Проект описывает фасадную систему на основе Alutech F50 с интегрированными тёплыми оконно‑дверными блоками Alutech W72 для обеспечения энергоэффективности. Предоставлен комплект инженерной документации для светопрозрачного фасада на базе стоечно‑ригельной системы F50 и теплых оконно‑дверных блоков W72. В проекте определяются габариты и конфигурация модулей, шаг стоек и ригелей, а также теплотехнические требования к заполнениям. Задача - обеспечить прочность, энергоэффективность и аккуратную интеграцию фасада в архитектуру дома.

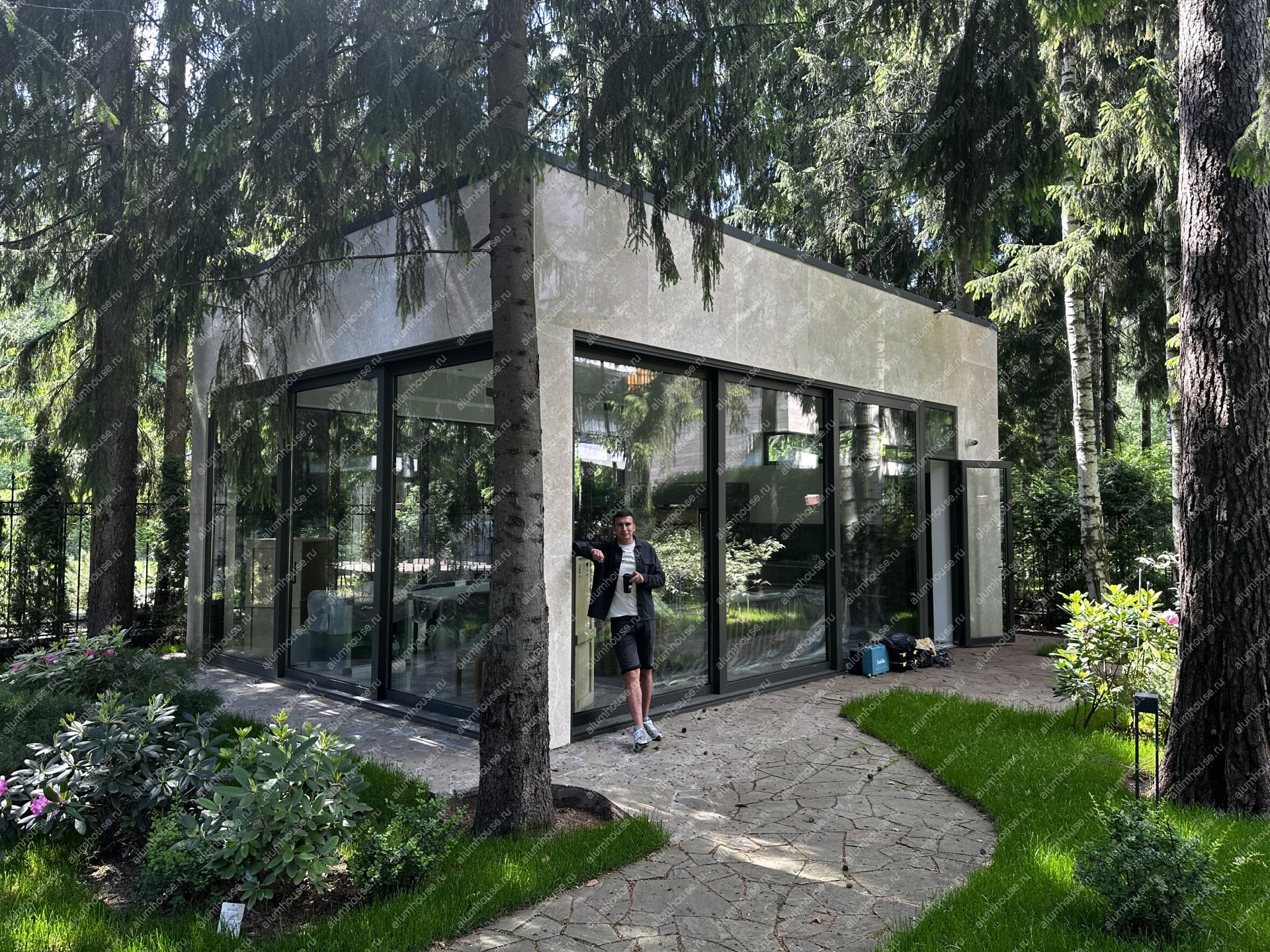

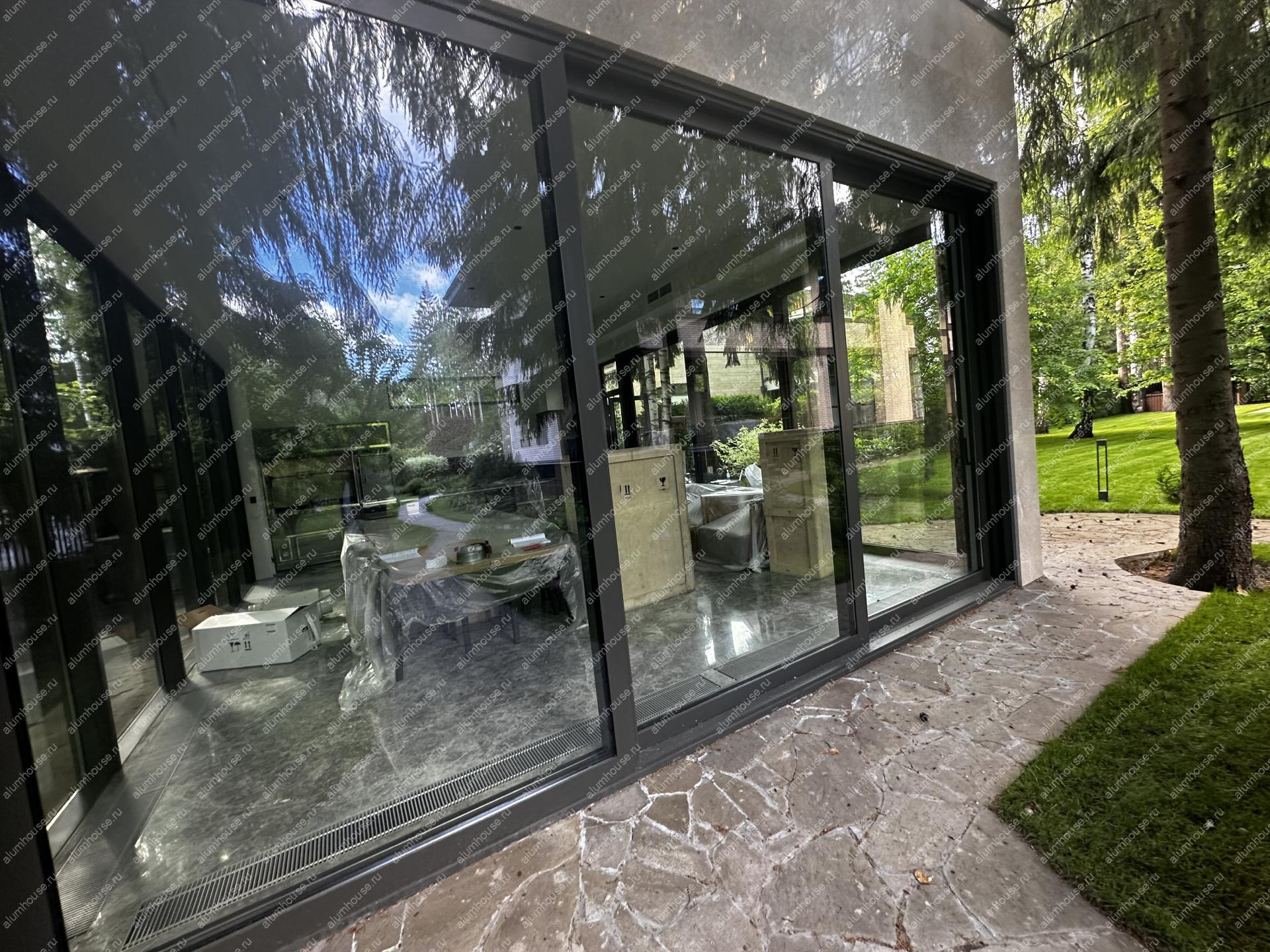

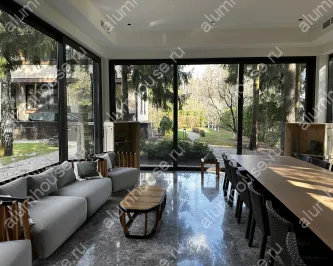

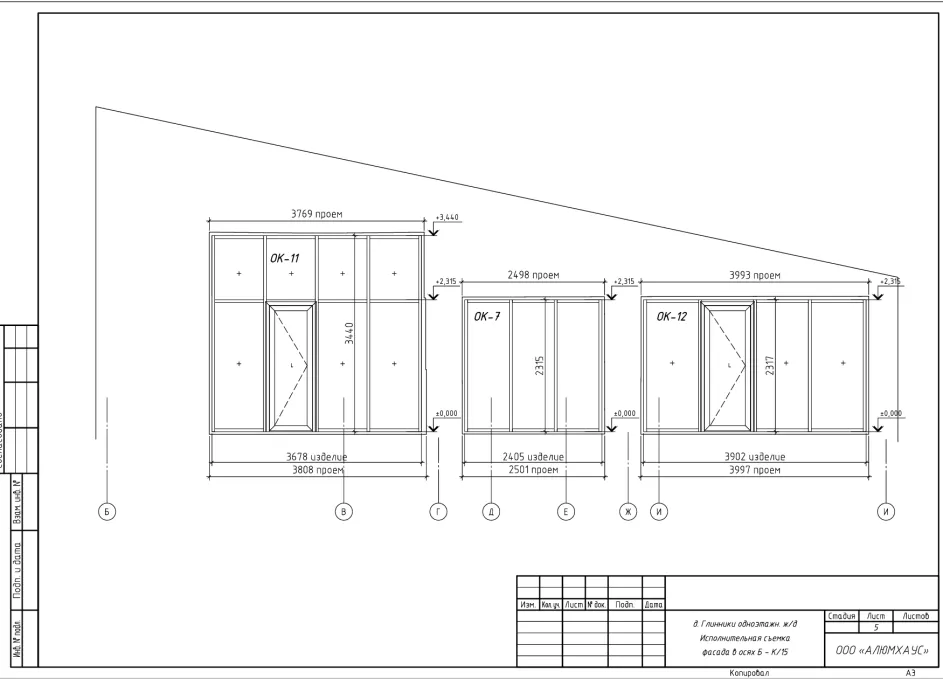

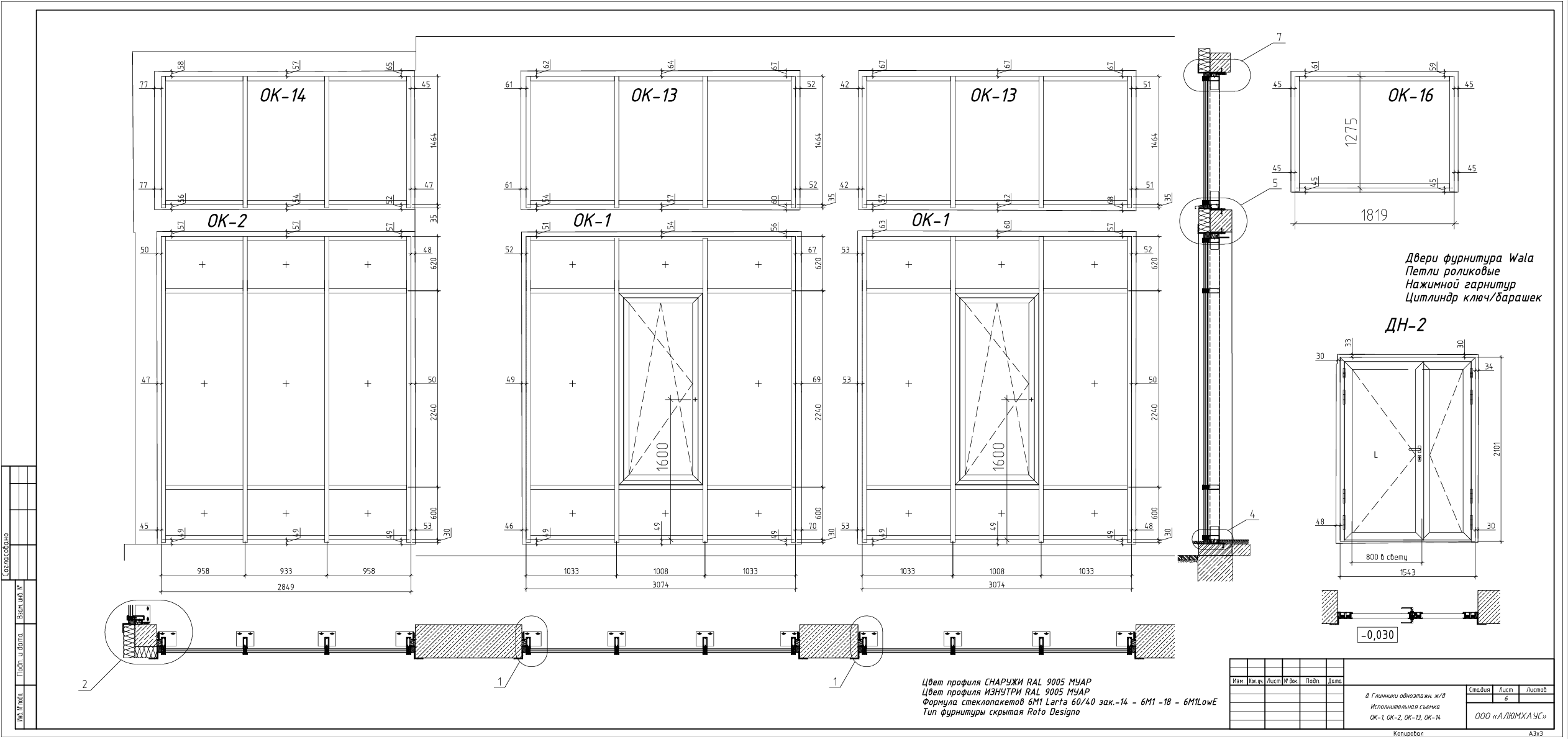

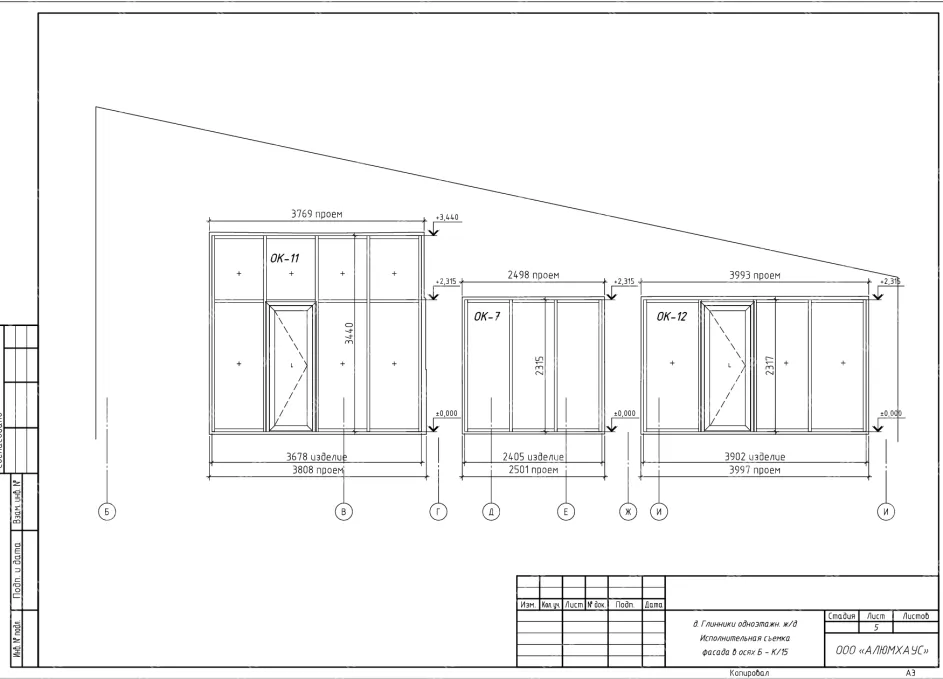

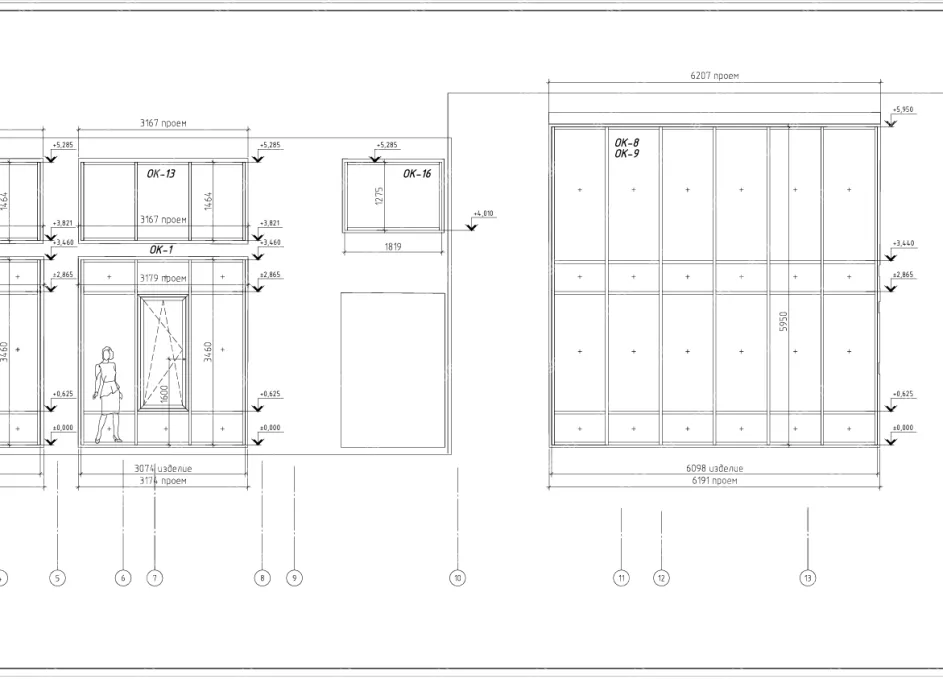

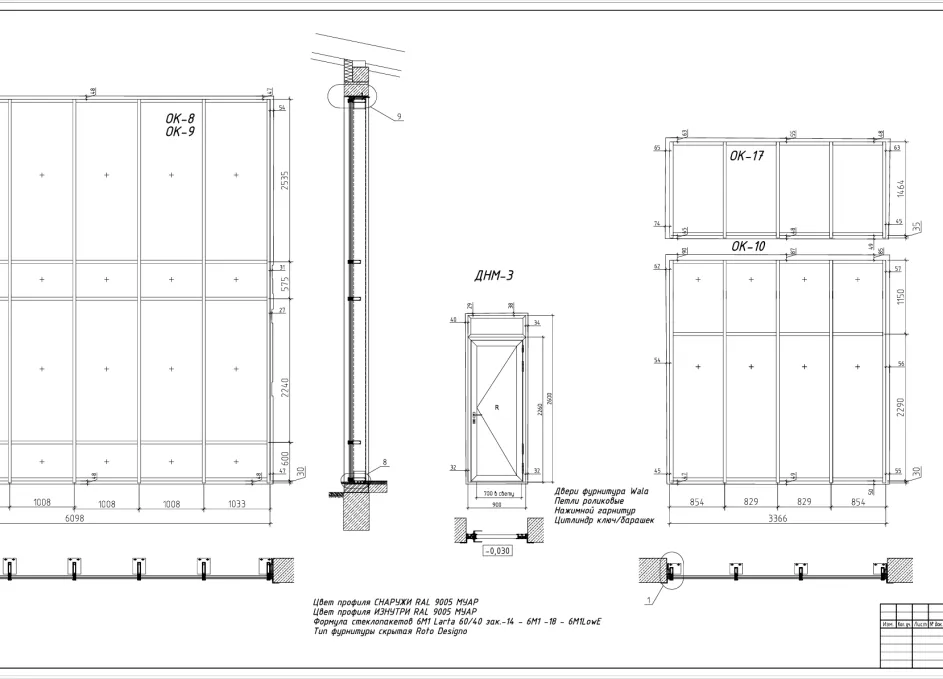

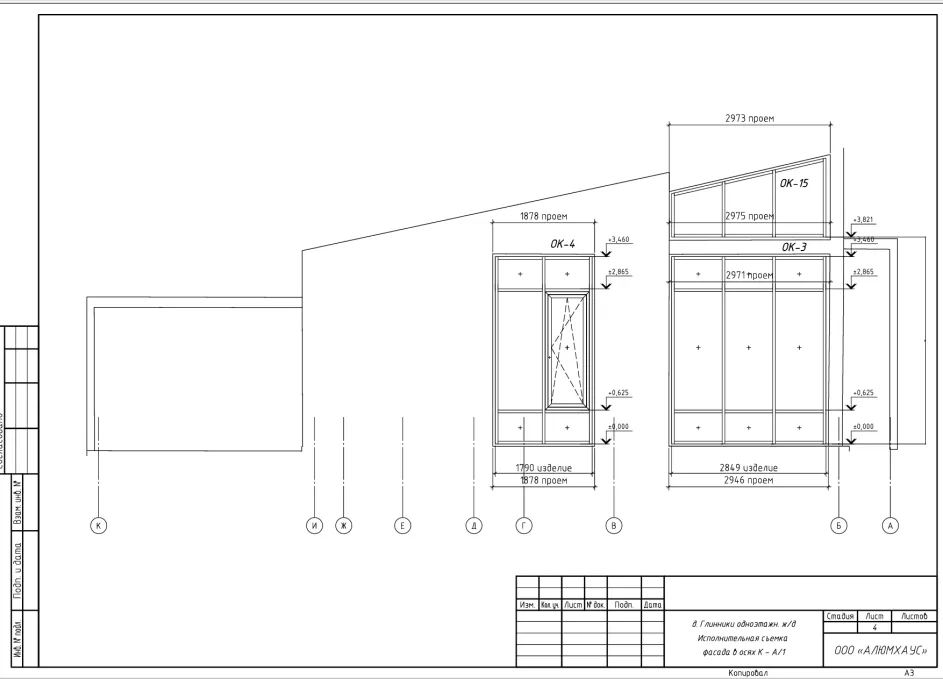

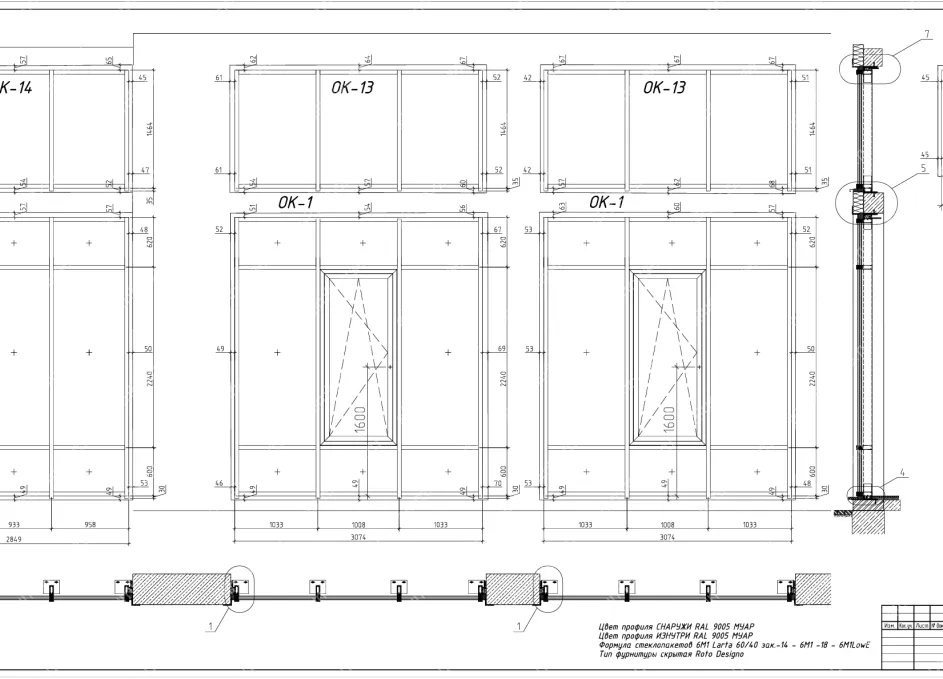

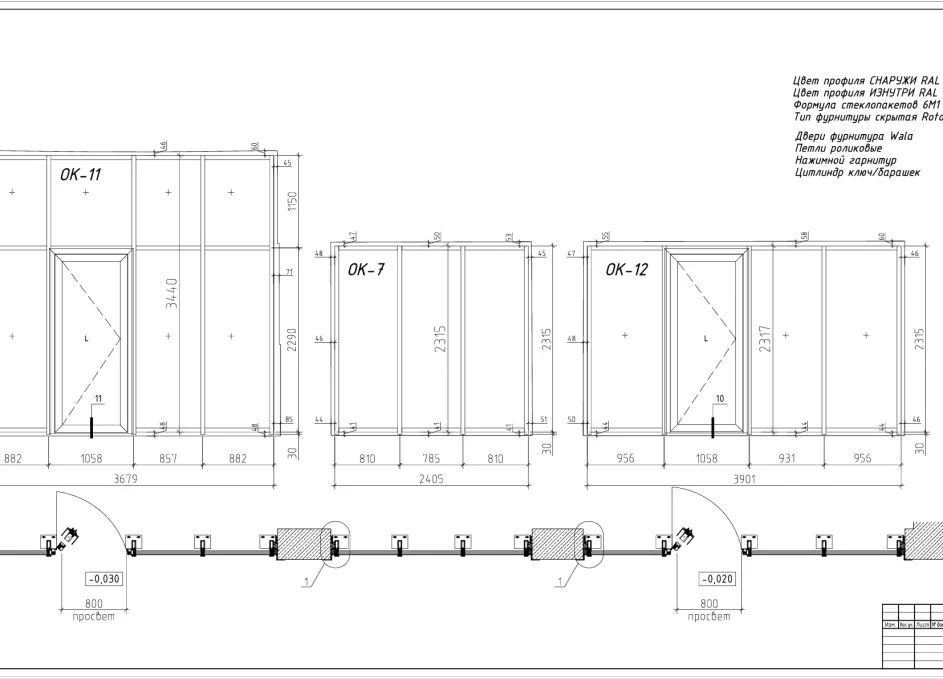

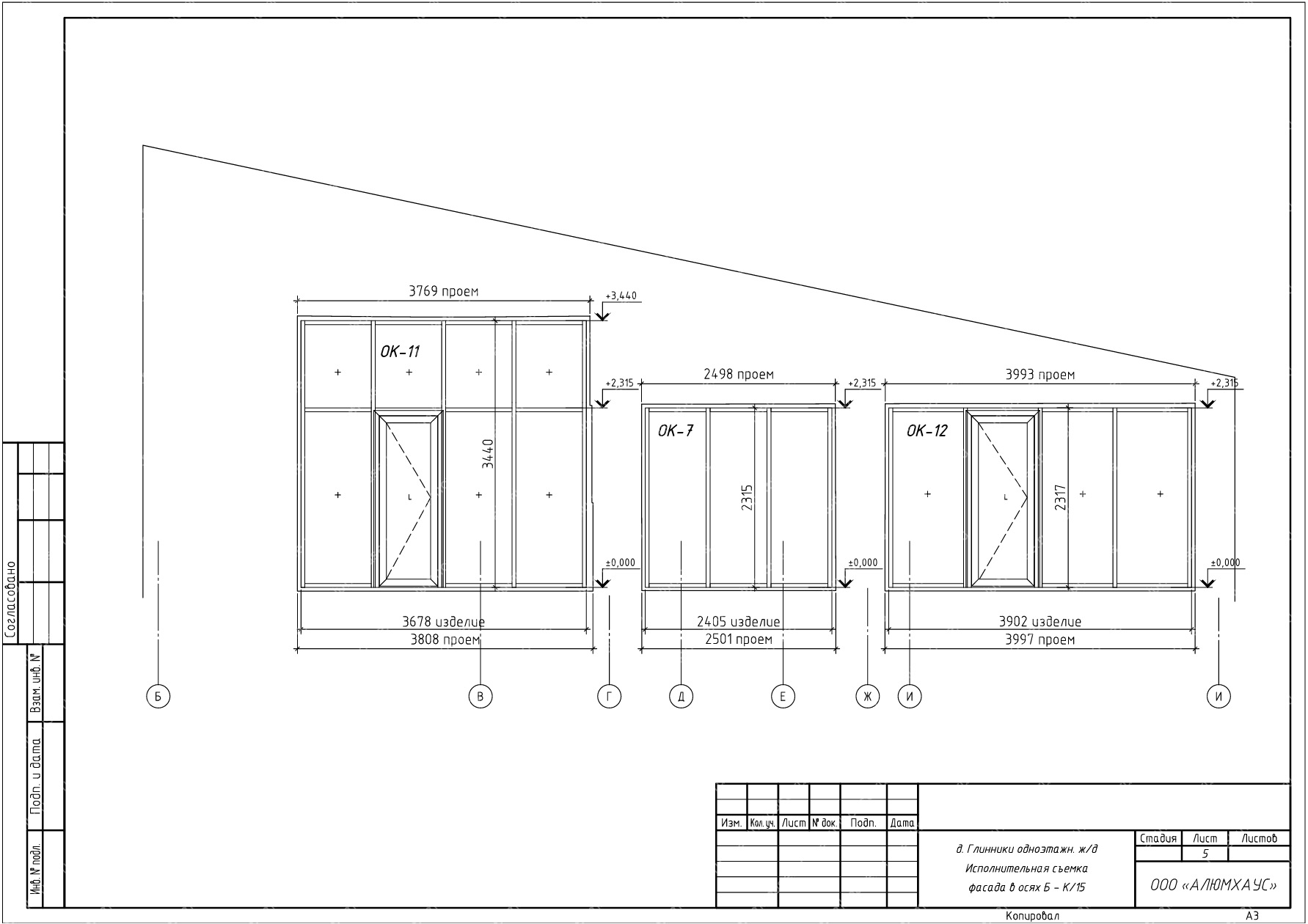

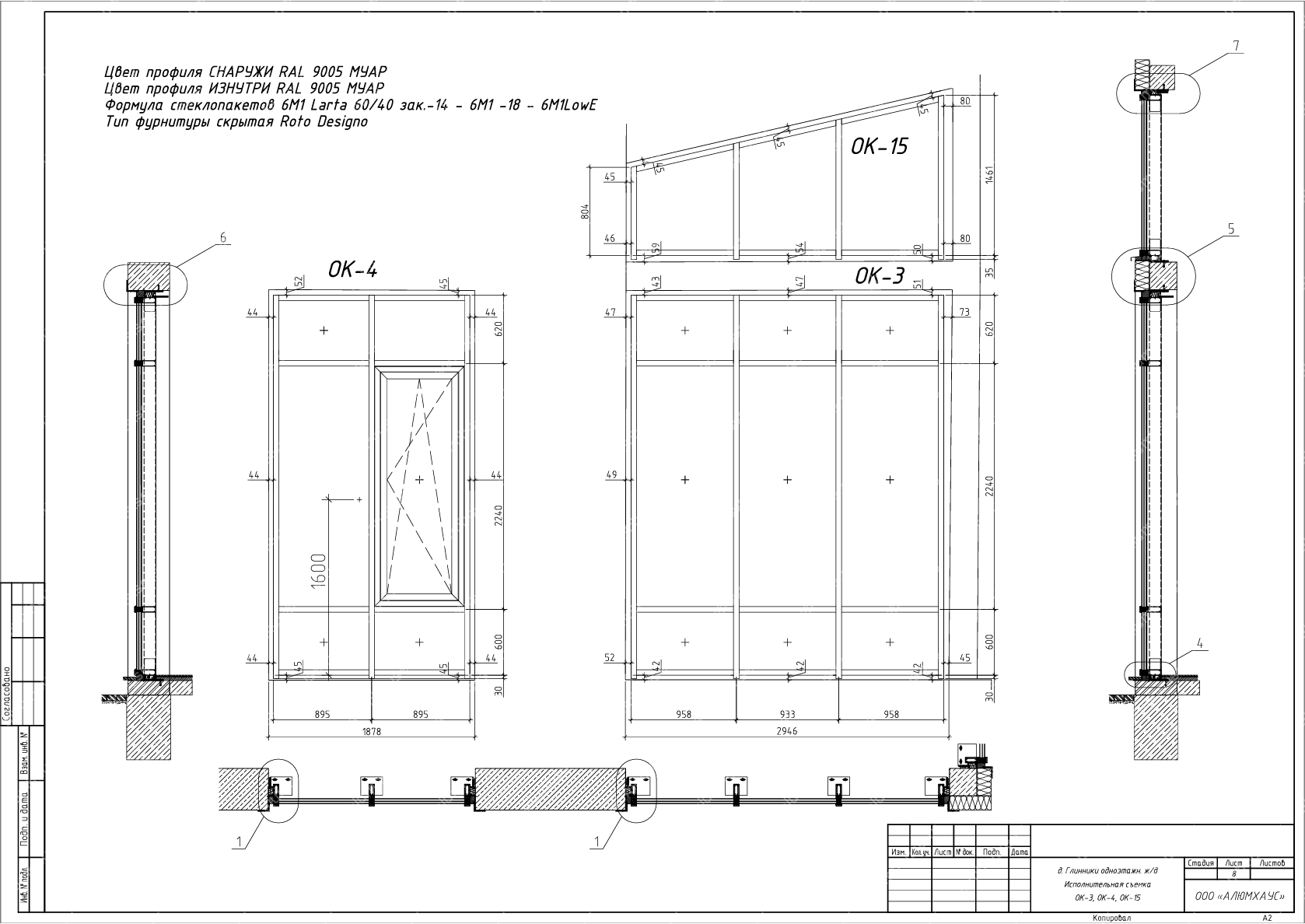

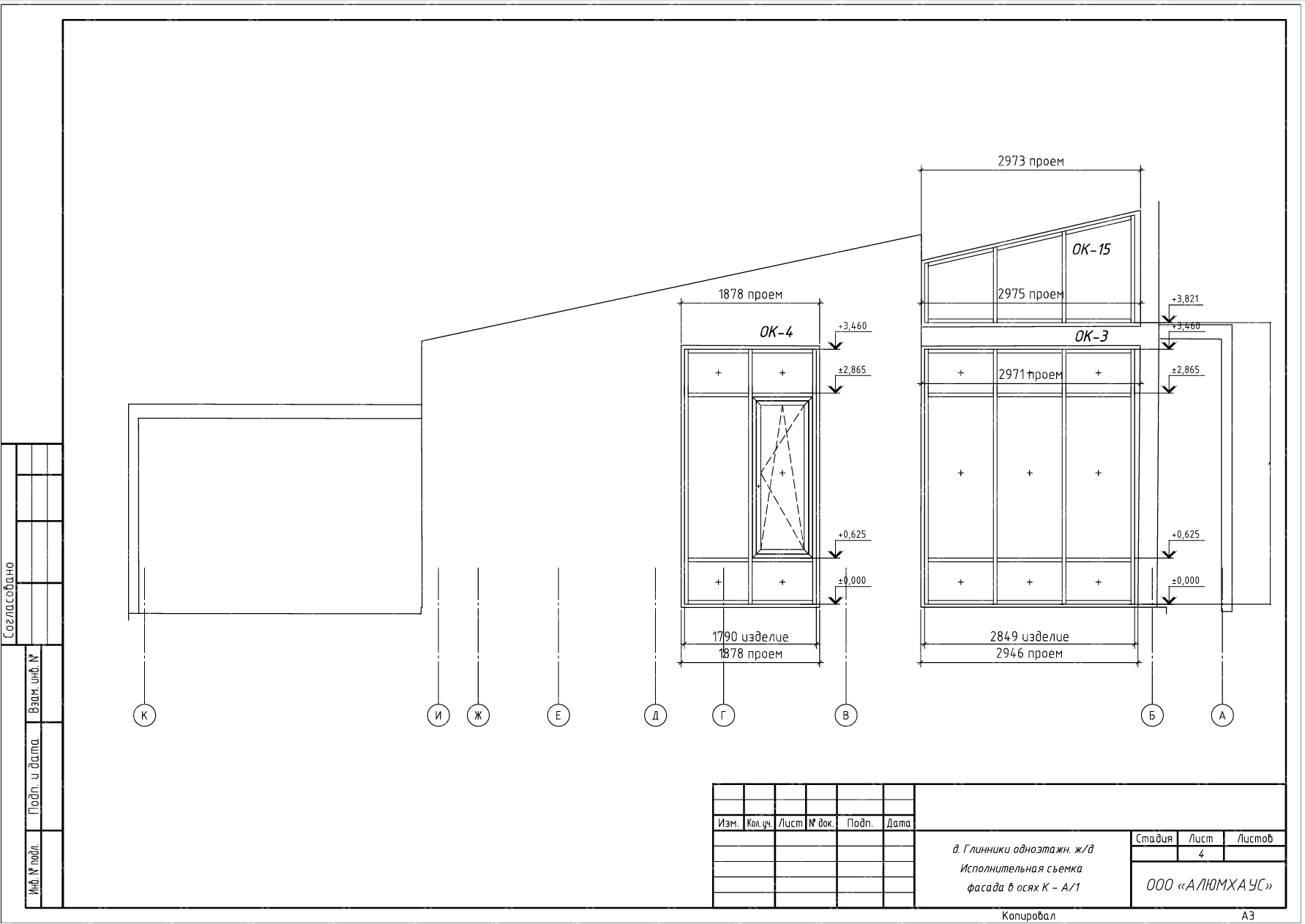

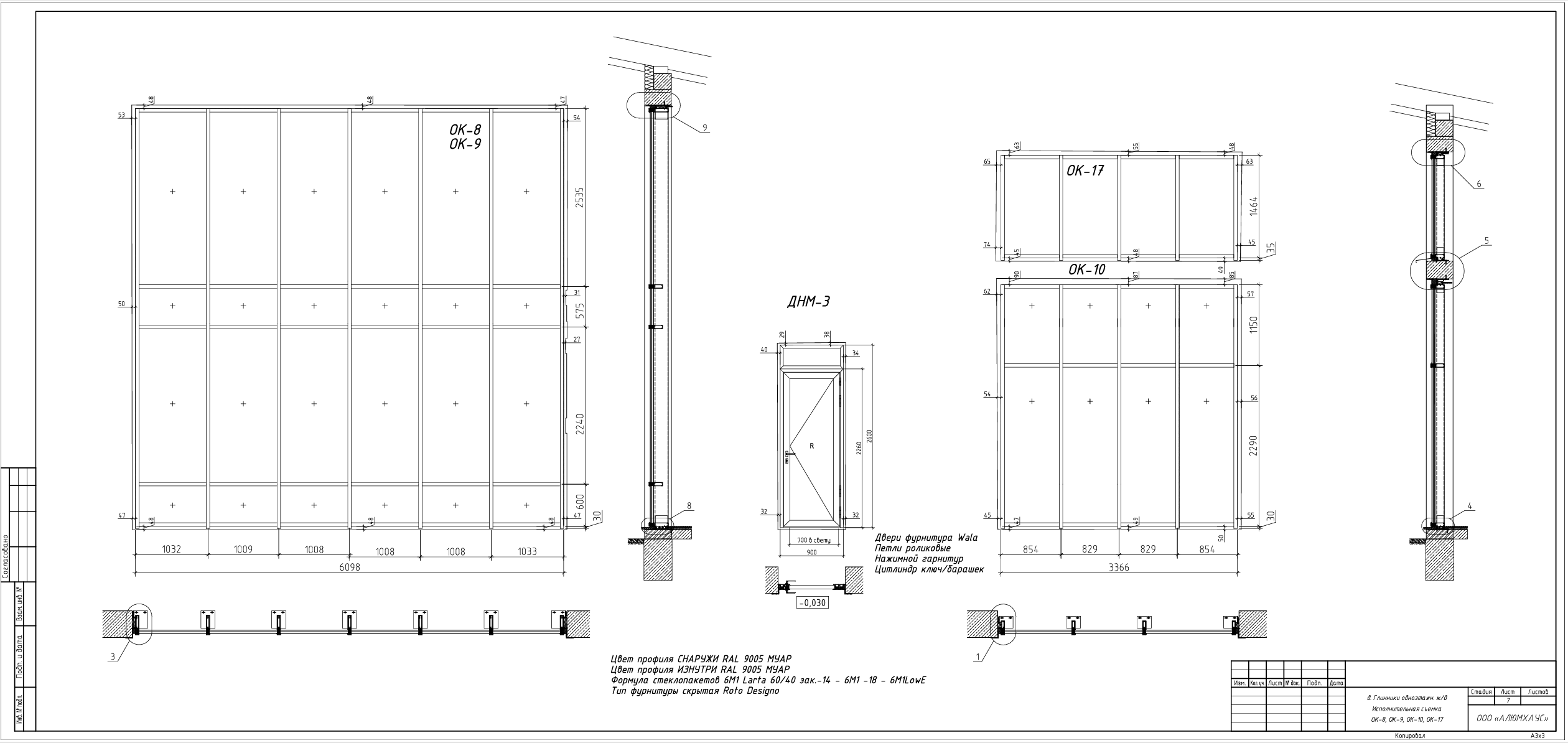

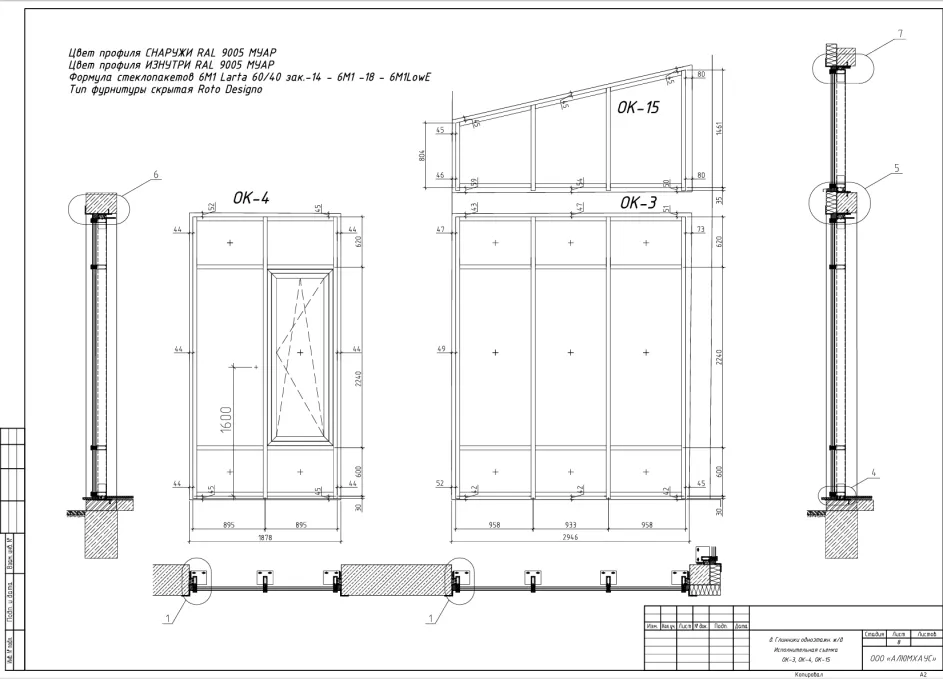

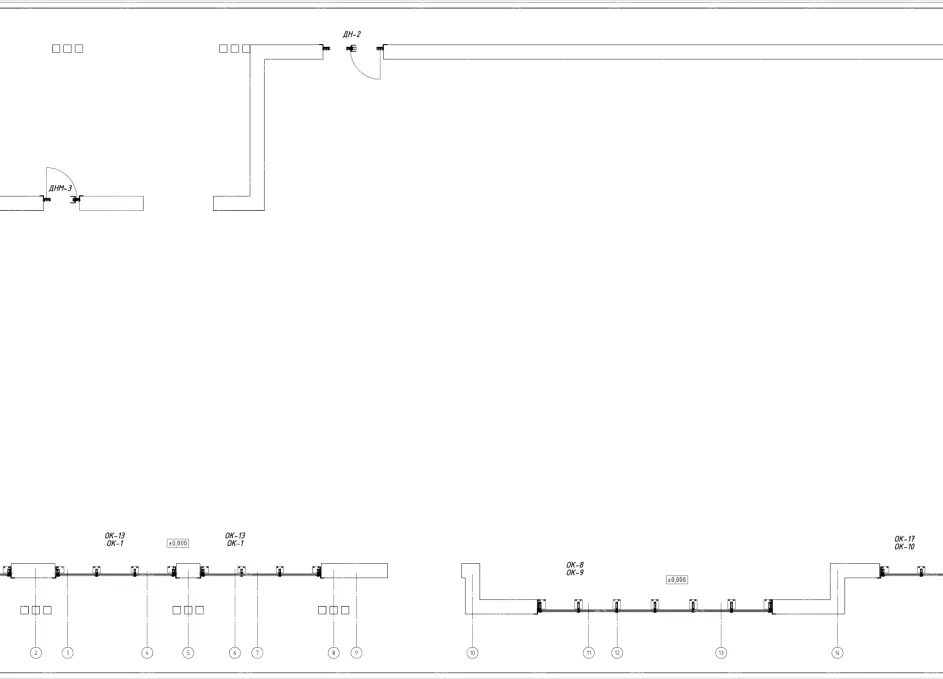

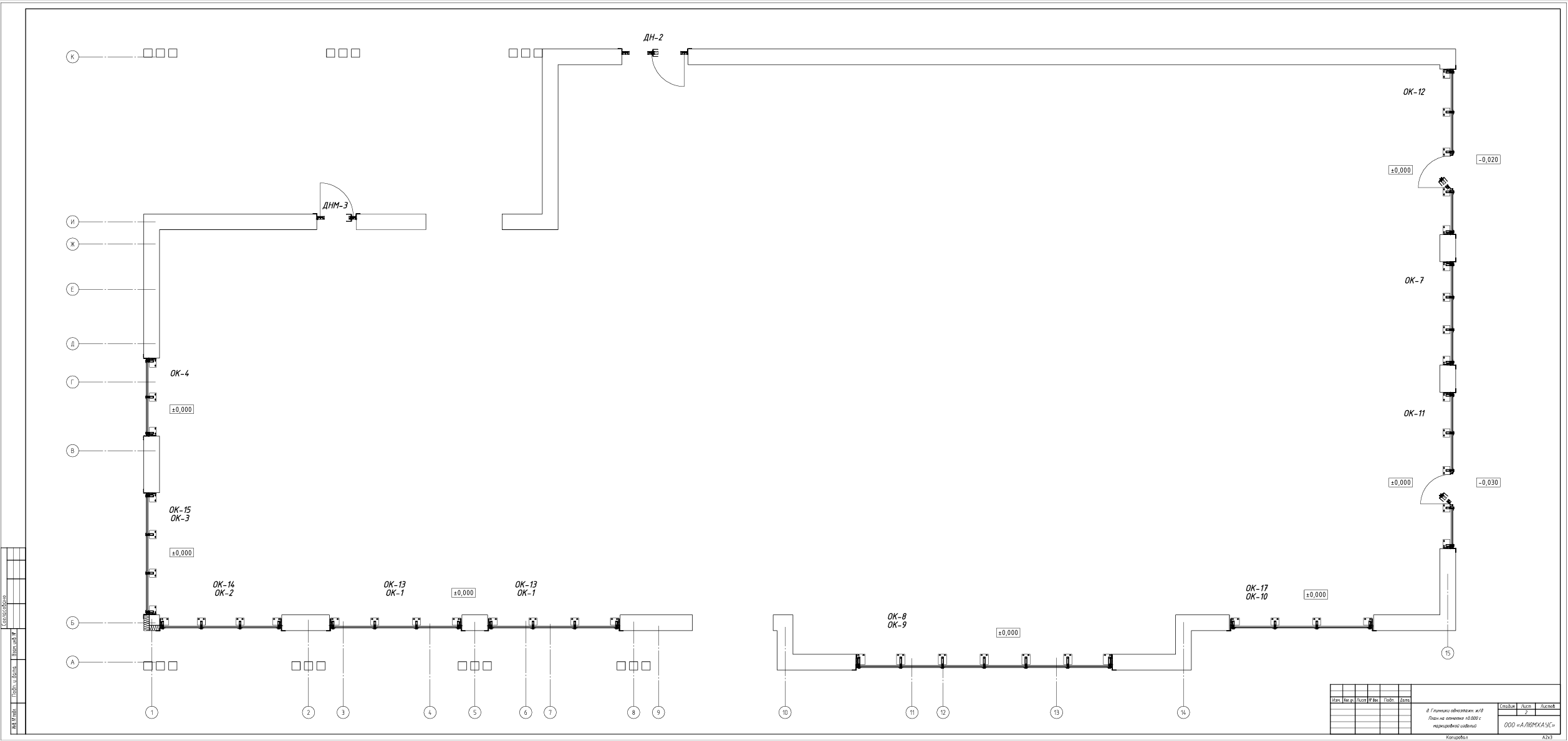

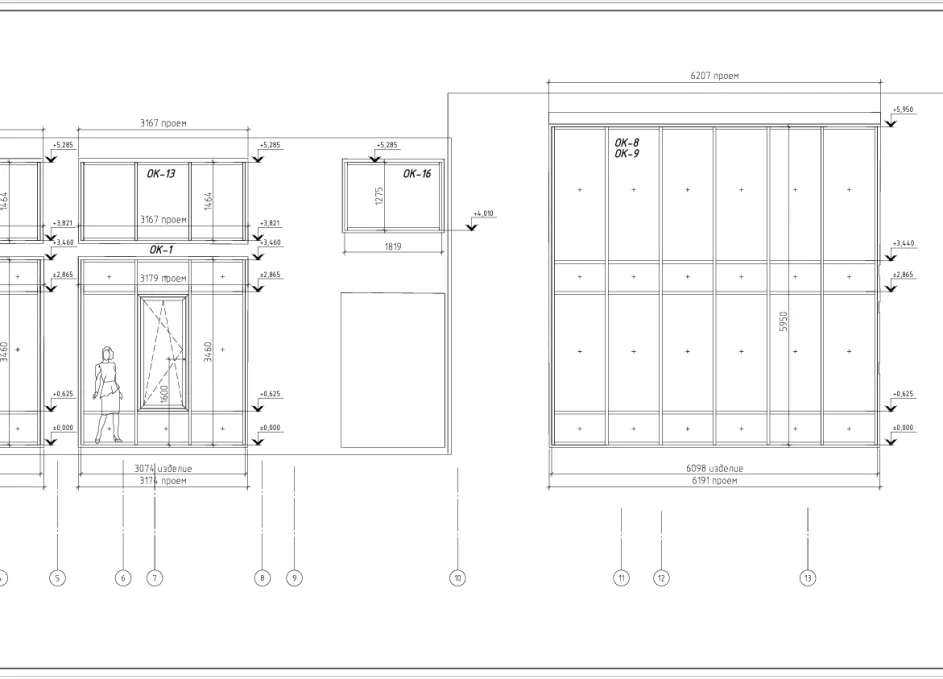

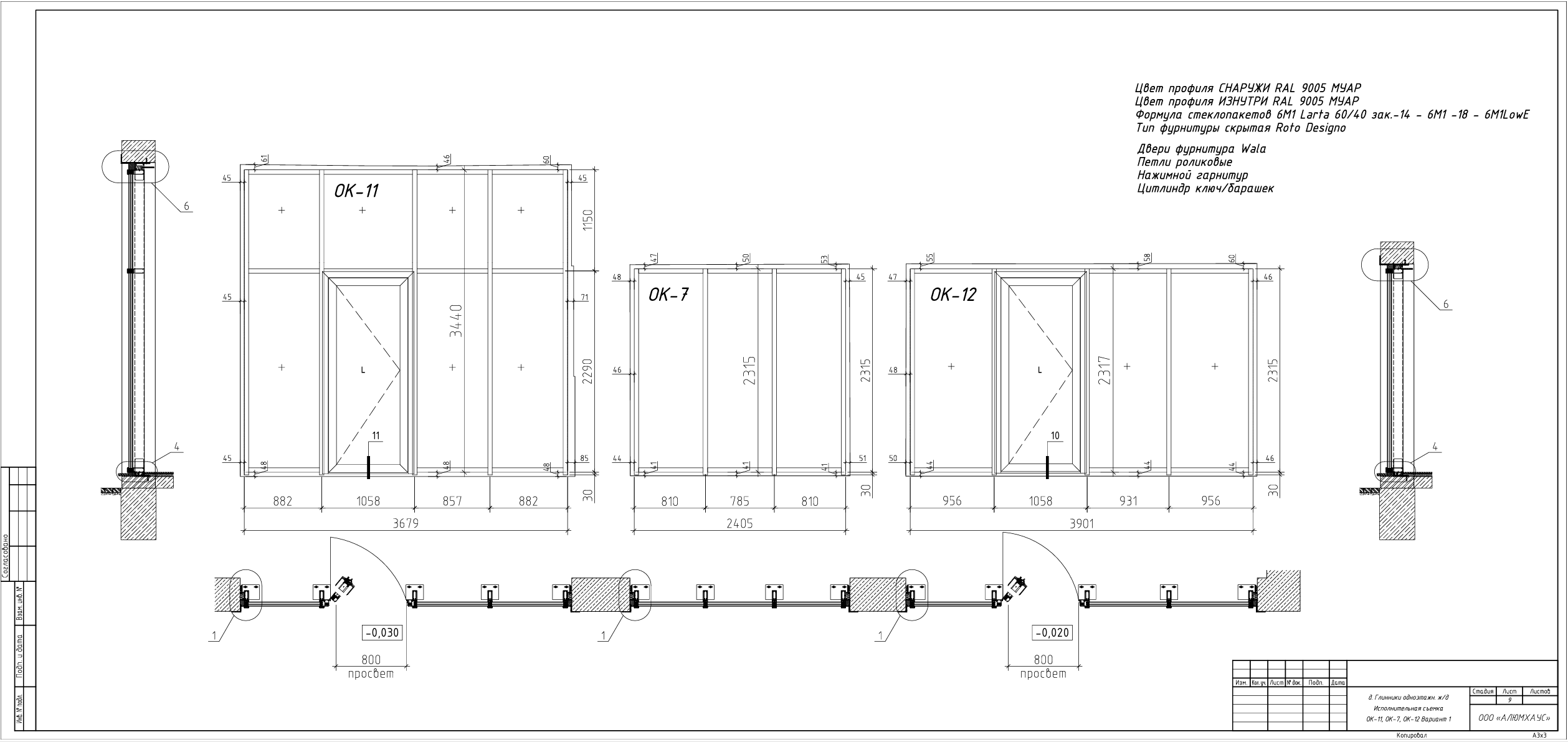

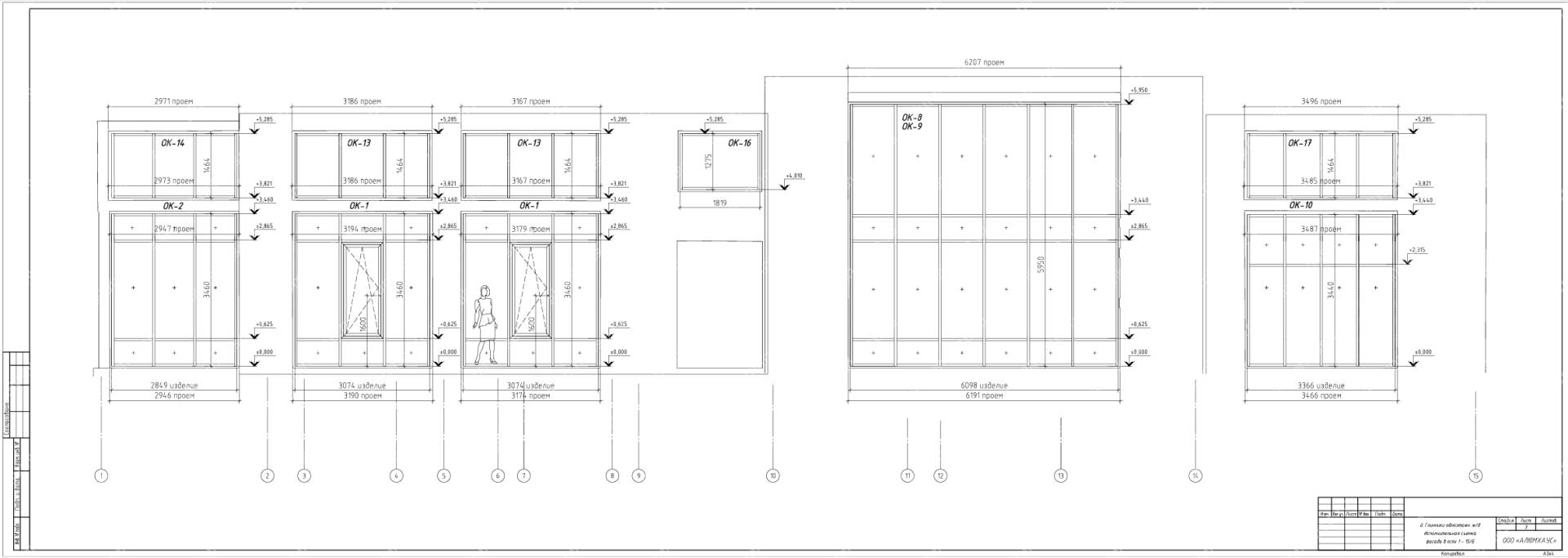

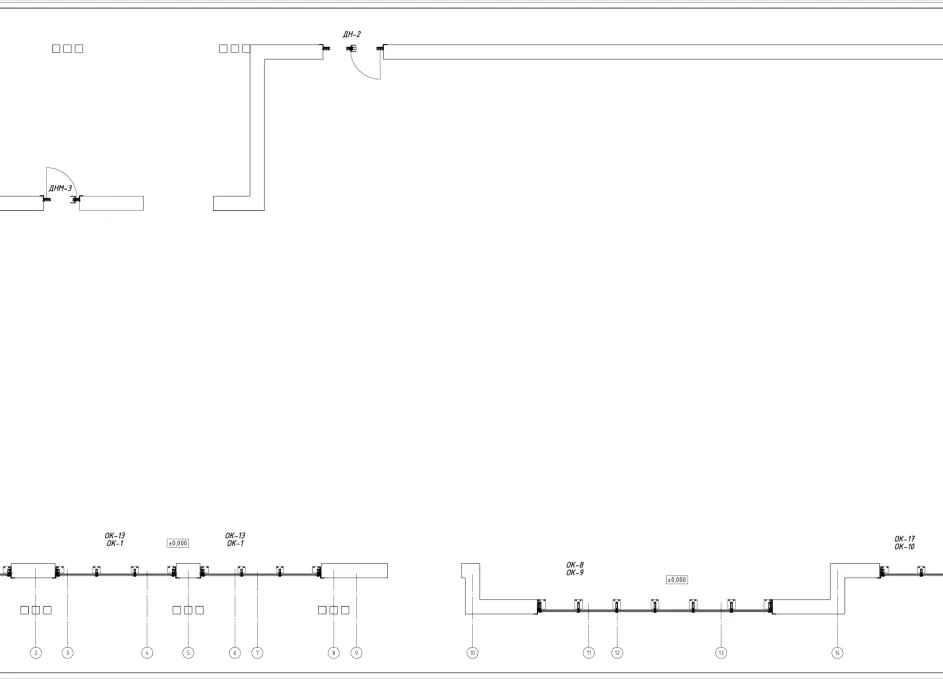

На чертежах представлены планы и фасады с осями, привязками и высотными отметками, отражающие расположение фасадных модулей и проемов. Даны развертки стоечно‑ригельной решетки с шагом элементов, параметрами стеклопакетов и узкими линиями стыков. Приложена спецификация профилей Alutech F50 и оконно‑дверных элементов W72 с перечнем фурнитуры и заполнений.

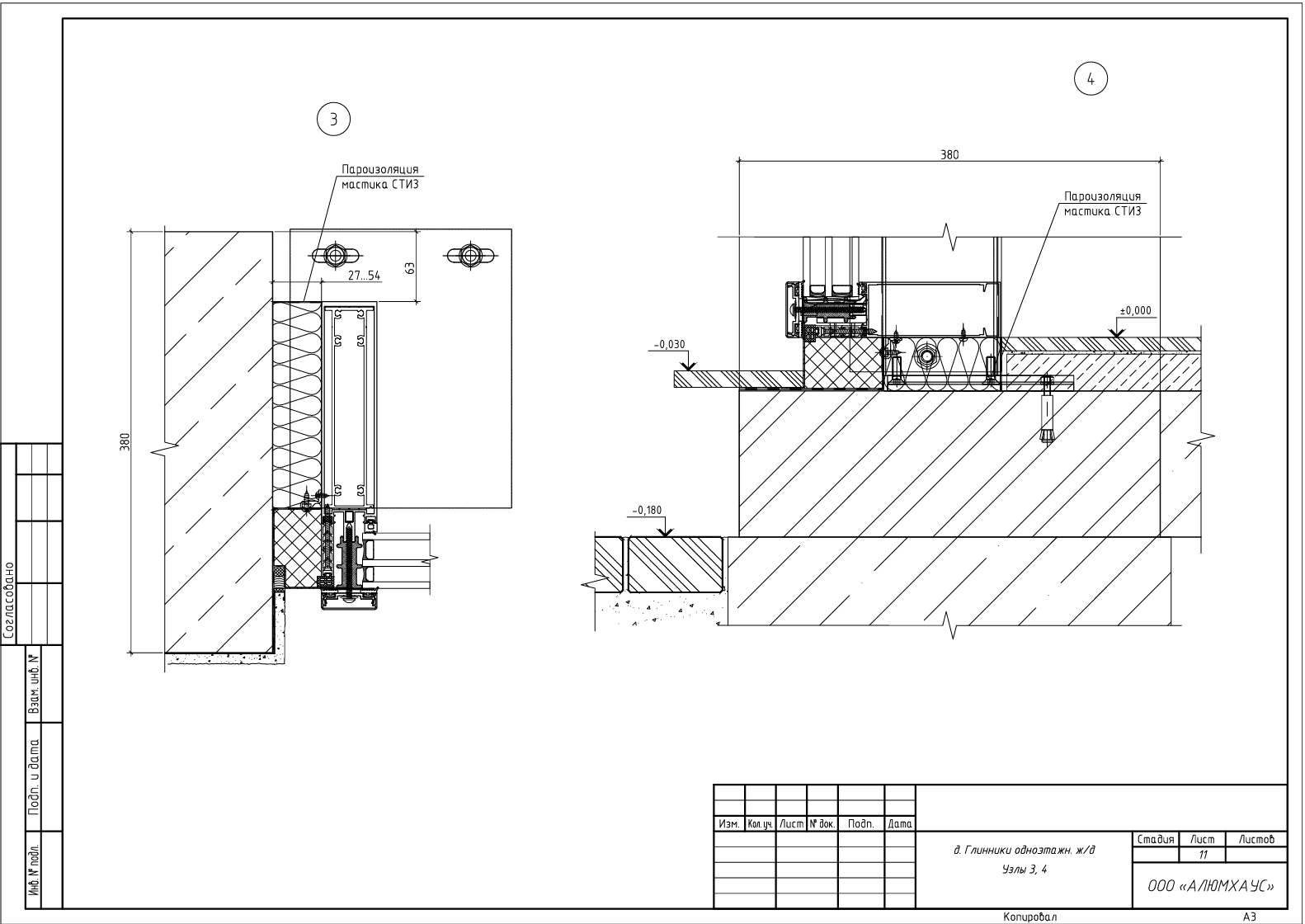

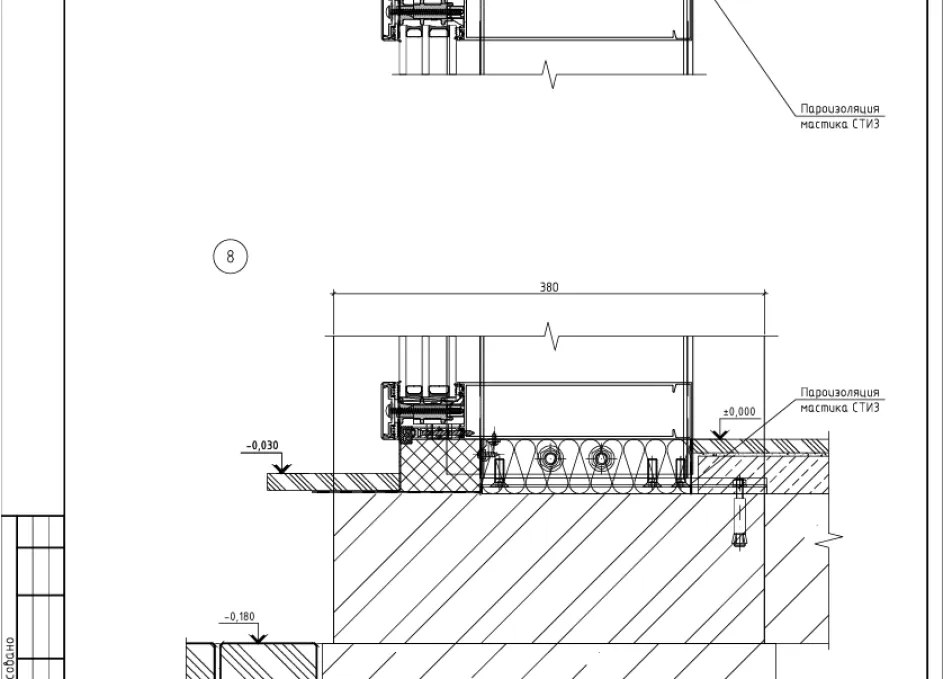

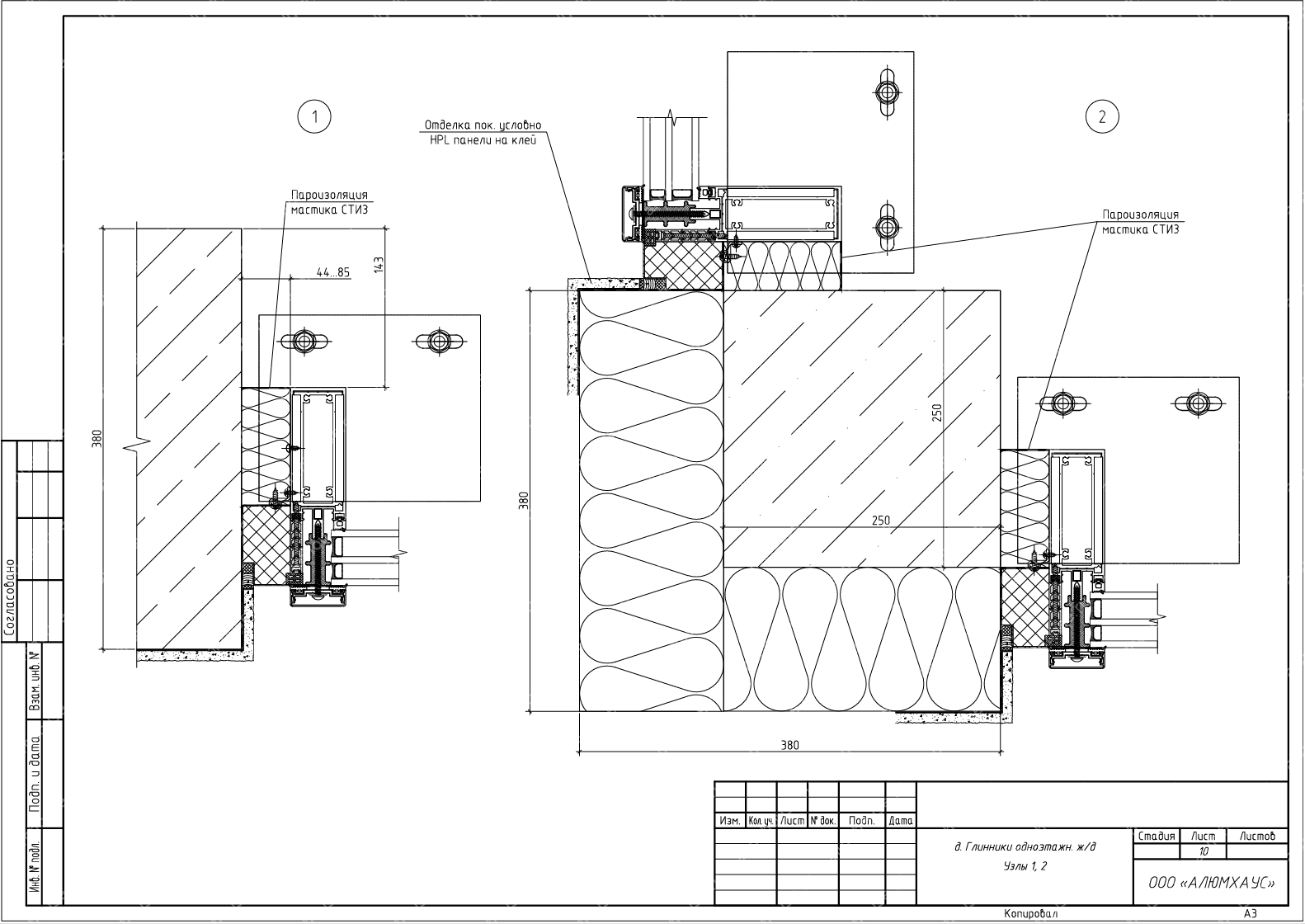

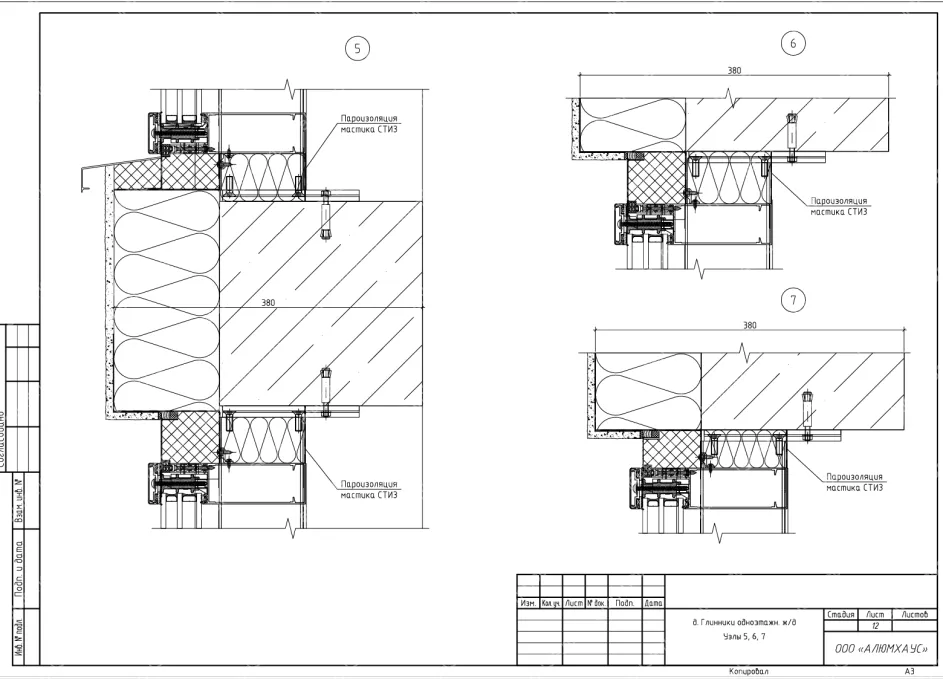

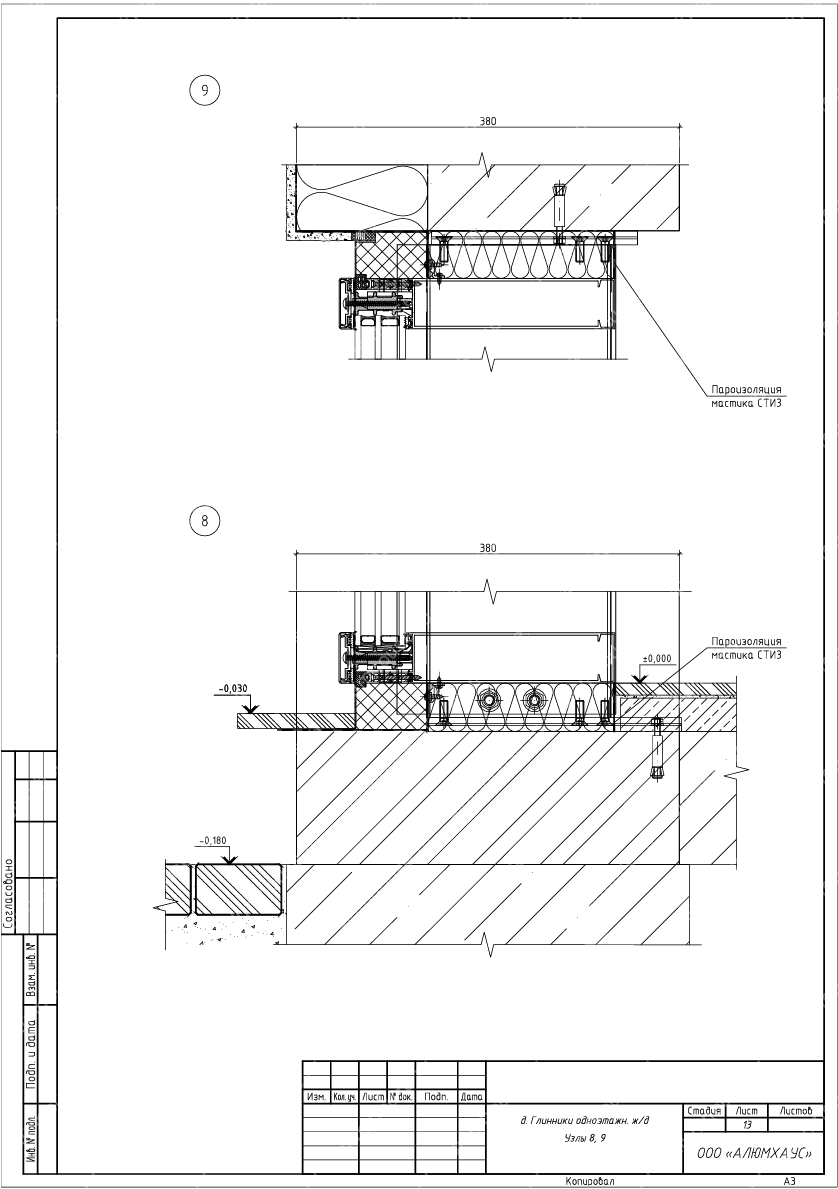

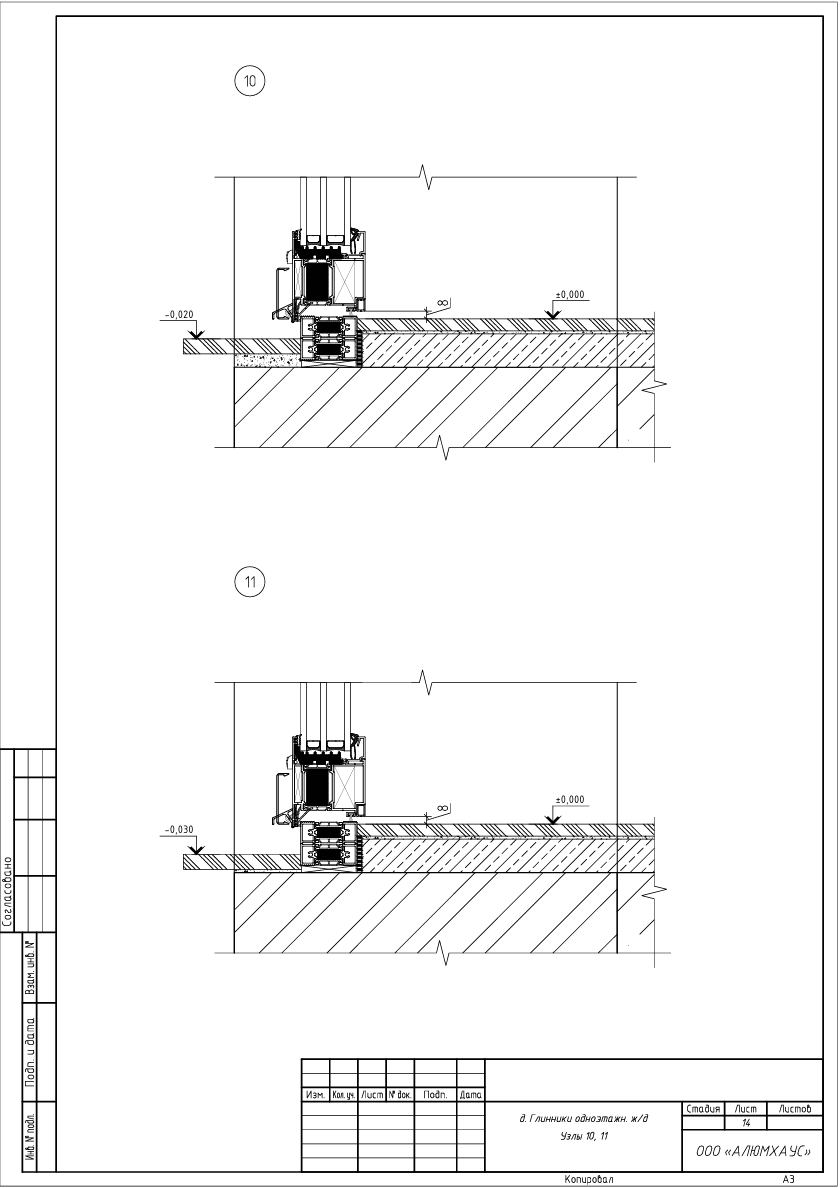

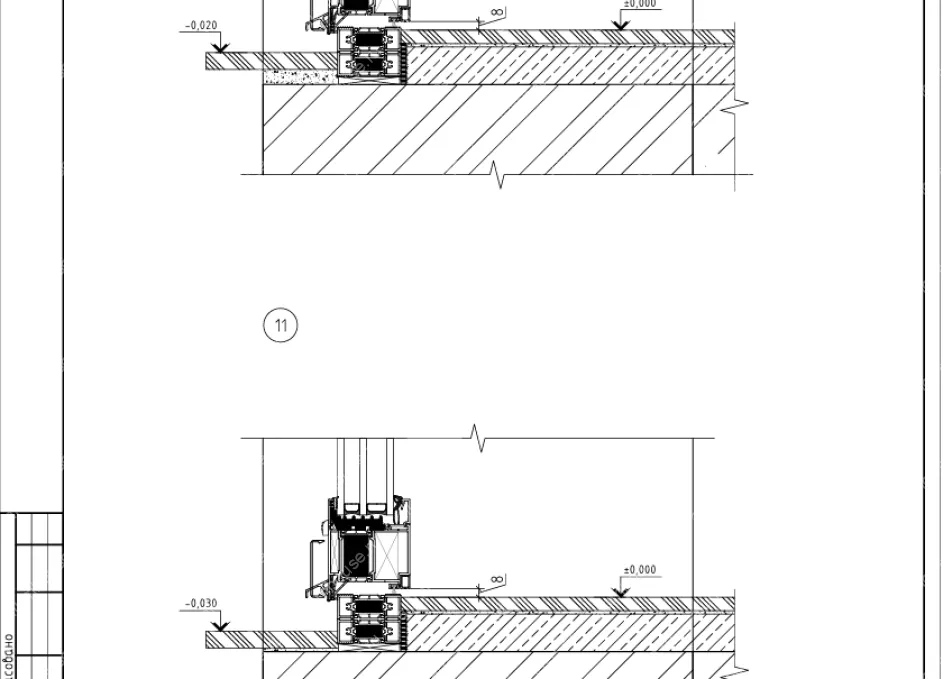

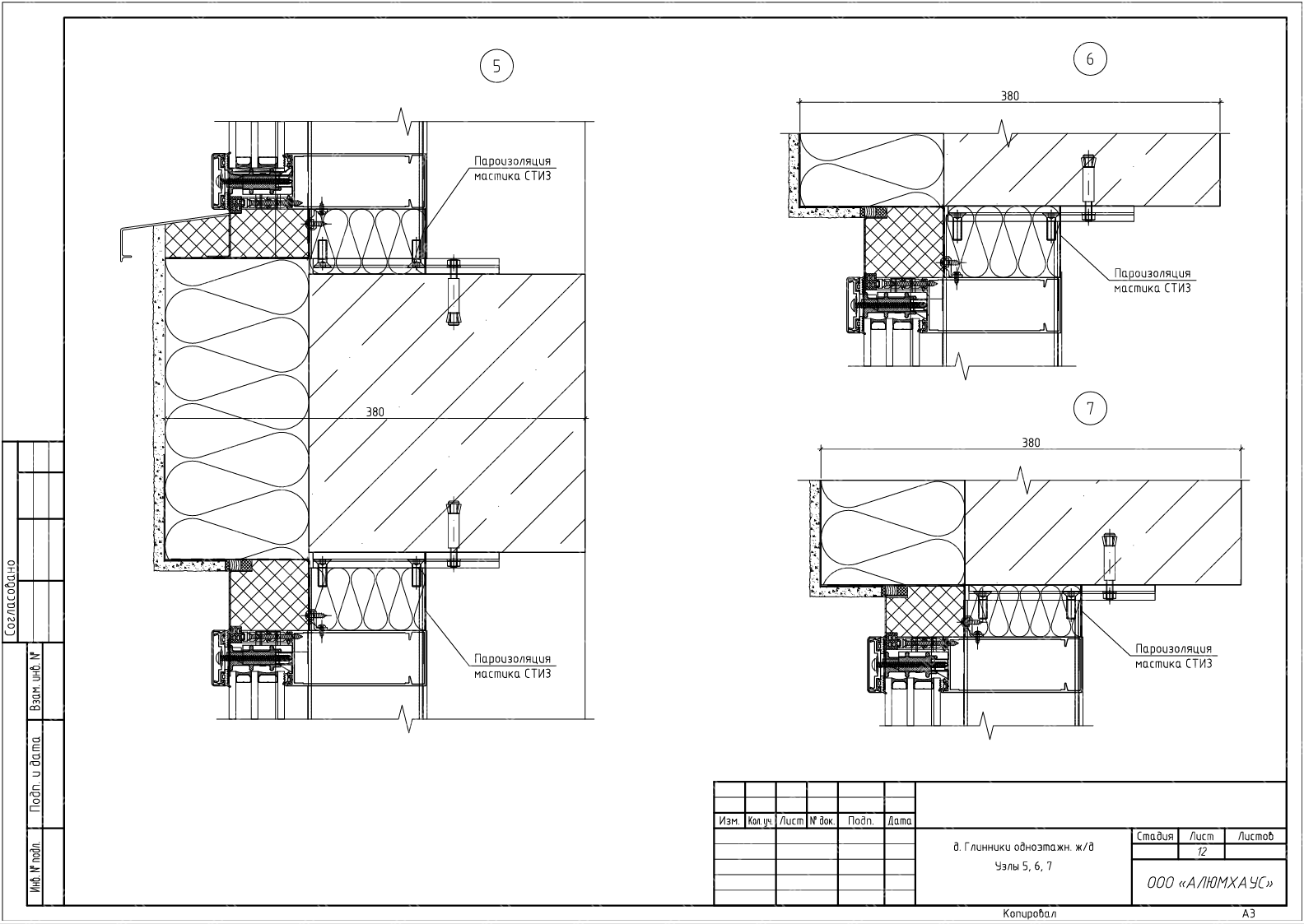

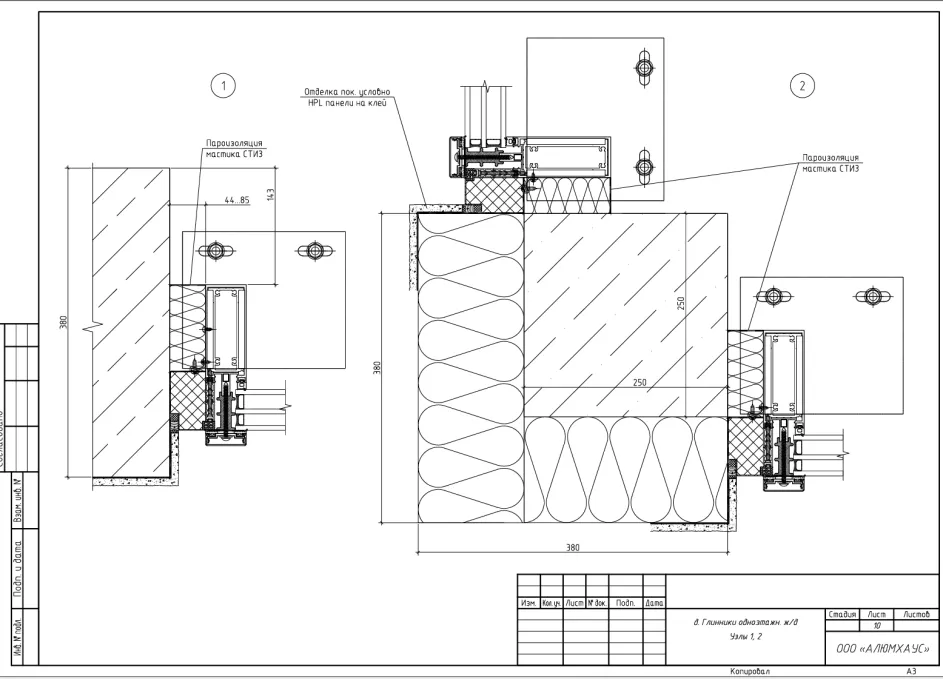

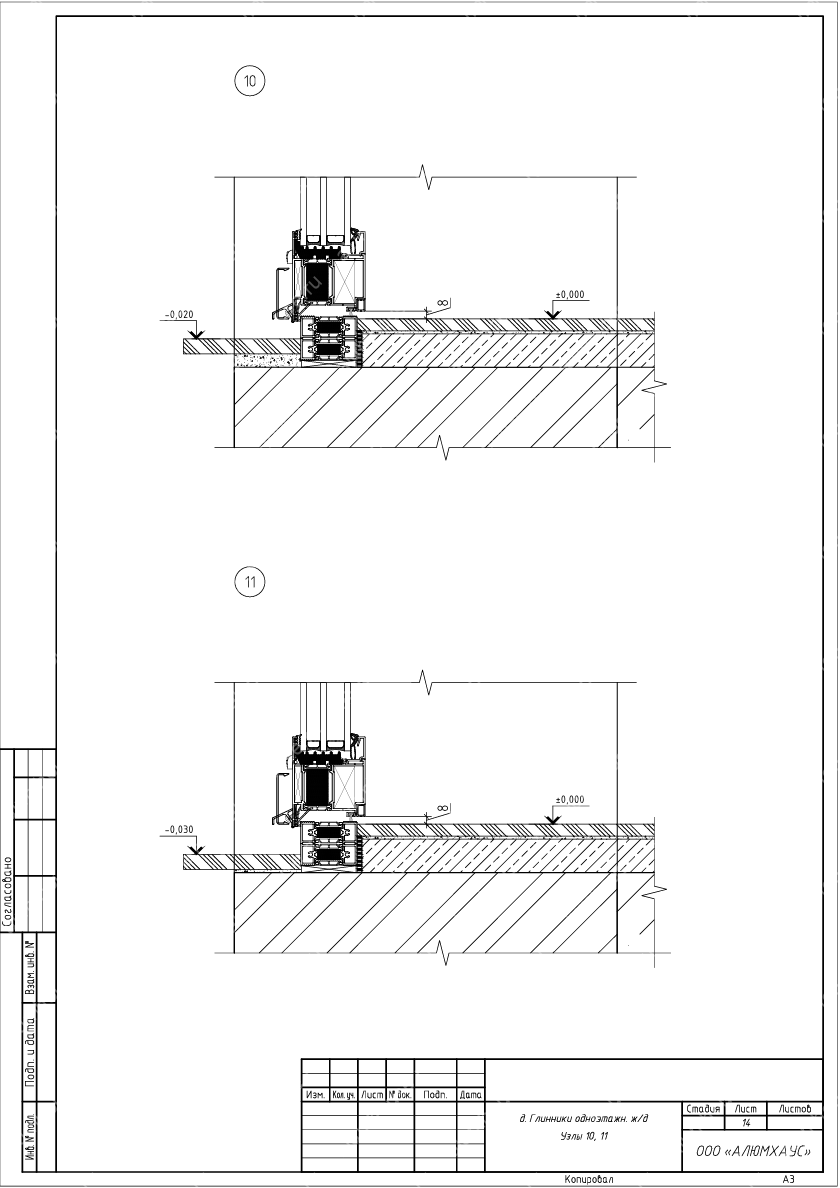

Узлы примыканий детализируют соединения к стенам и перекрытиям, сопряжение фасада с проемами W72, опорные и компенсирующие профили. Приведены разрезы по узлам отлива, прижимов и термовставок, схемы водоотвода и контуры герметизации. Документация включает ведомости материалов, лист последовательности монтажа и требования к допускам для точного изготовления и надежной сборки на объекте.
