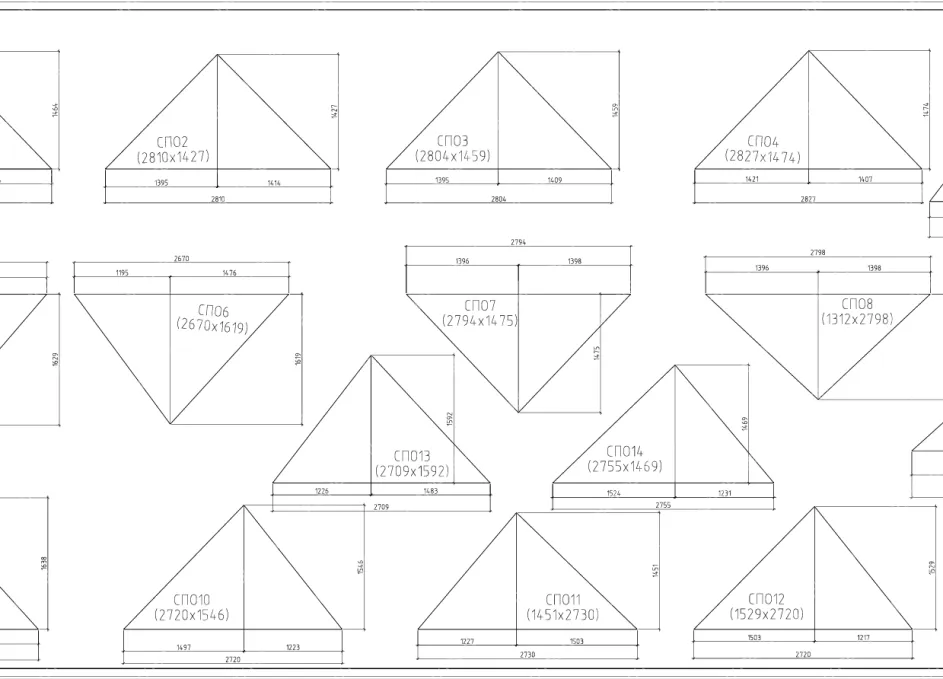

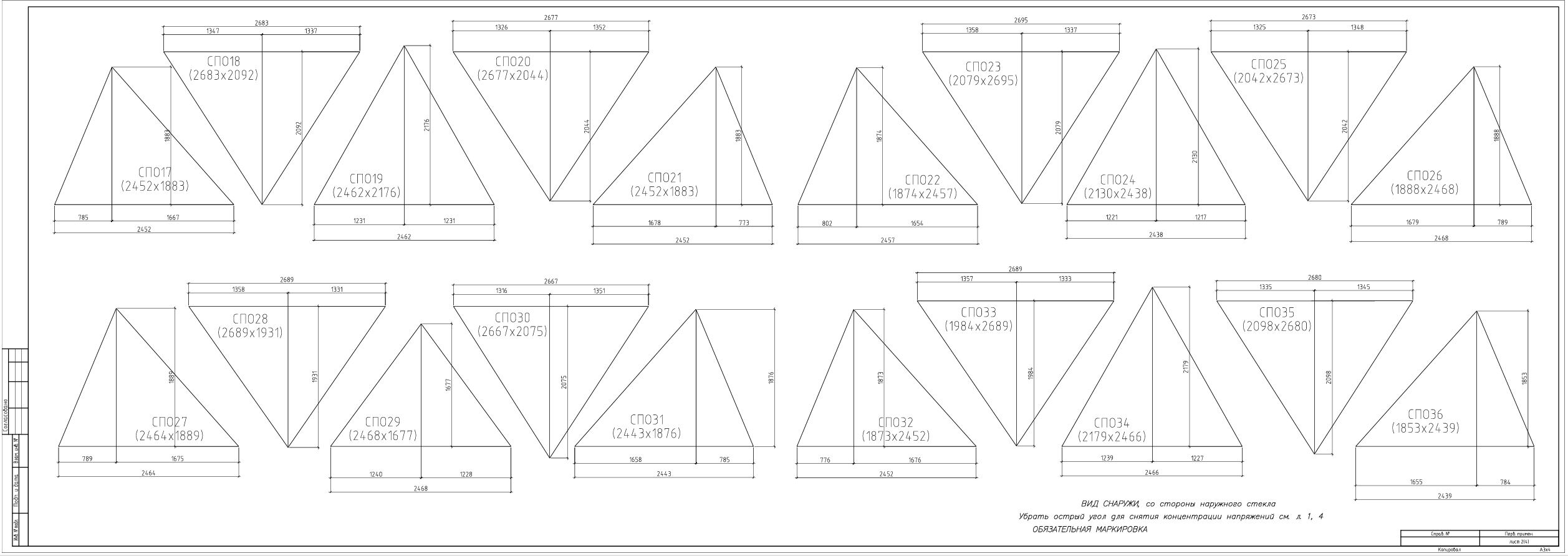

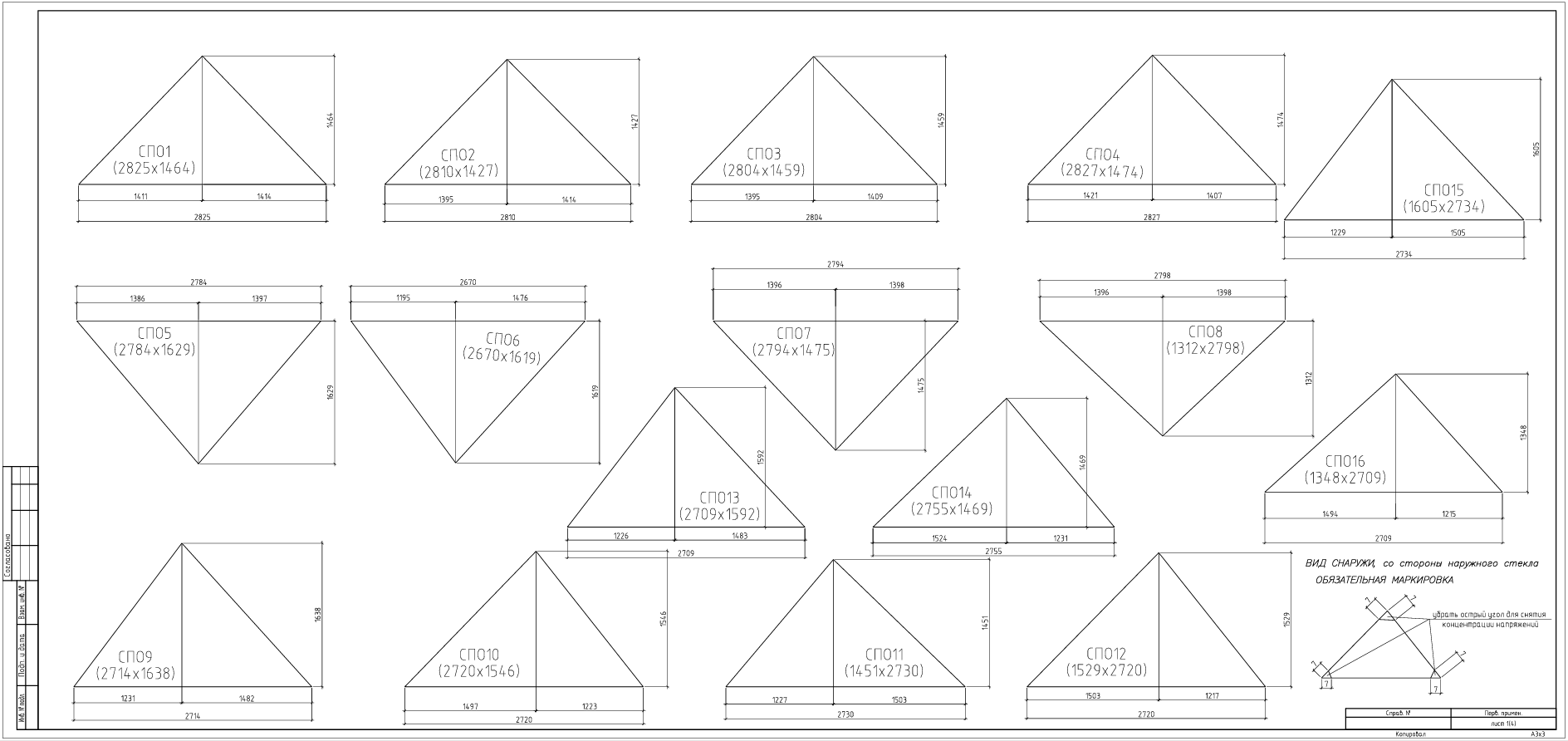

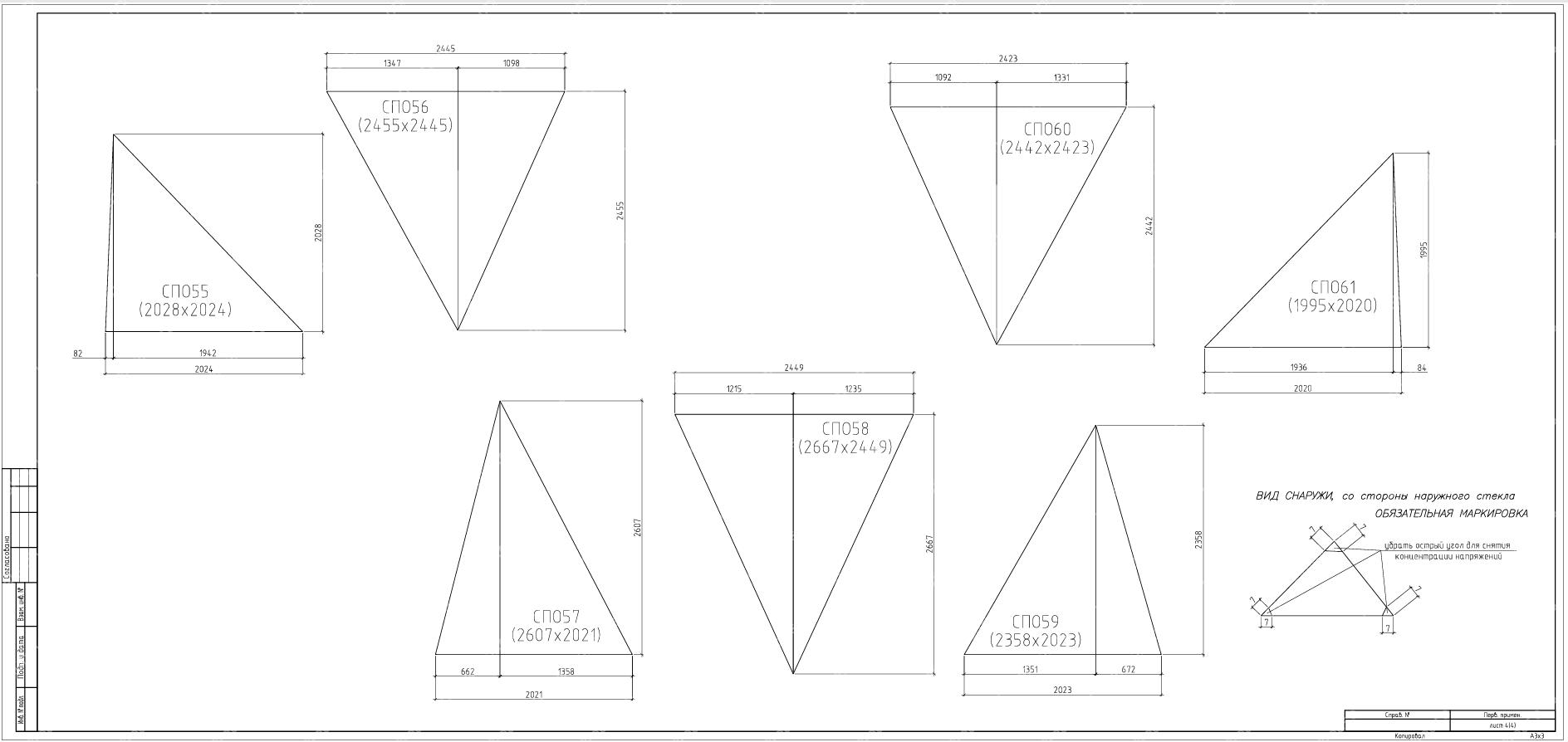

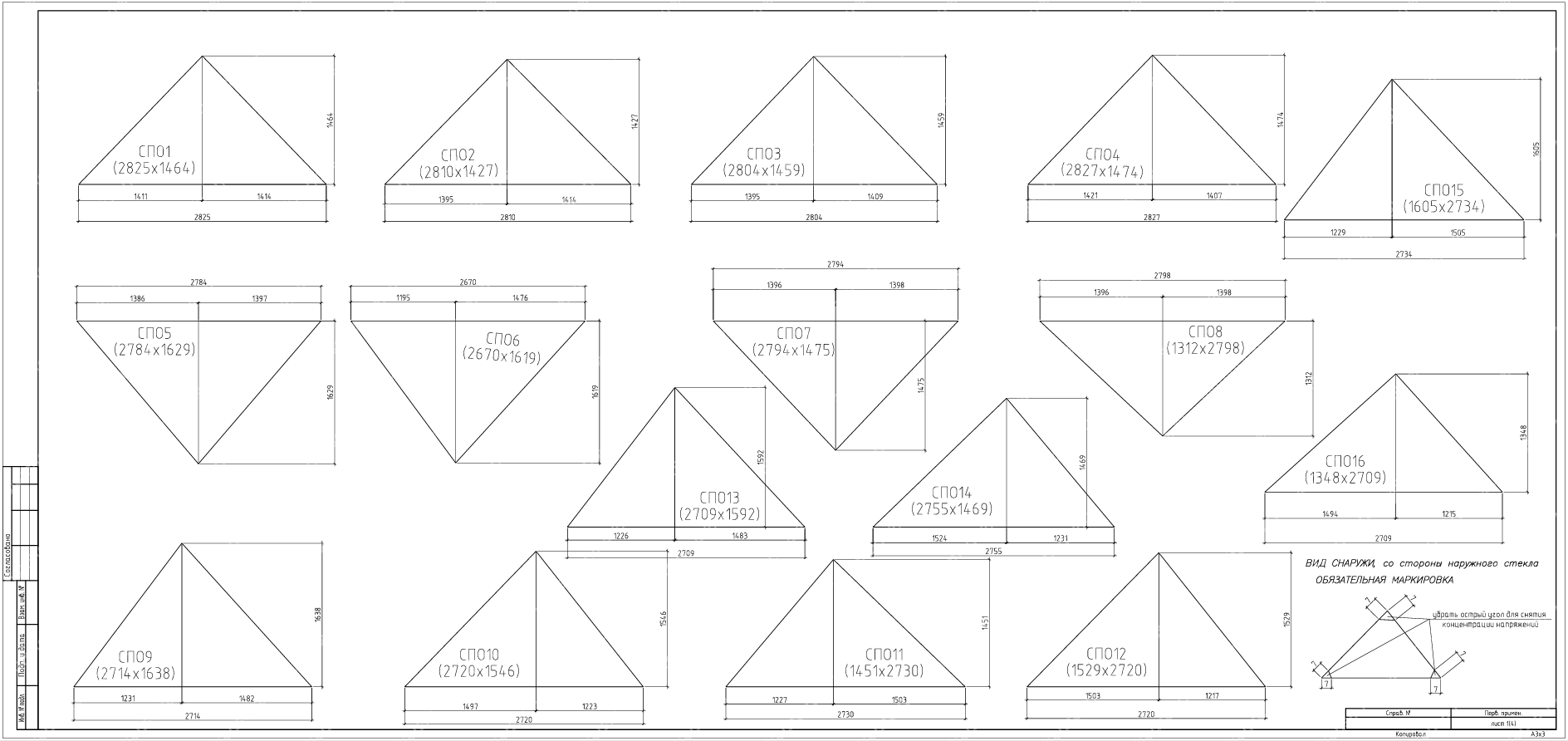

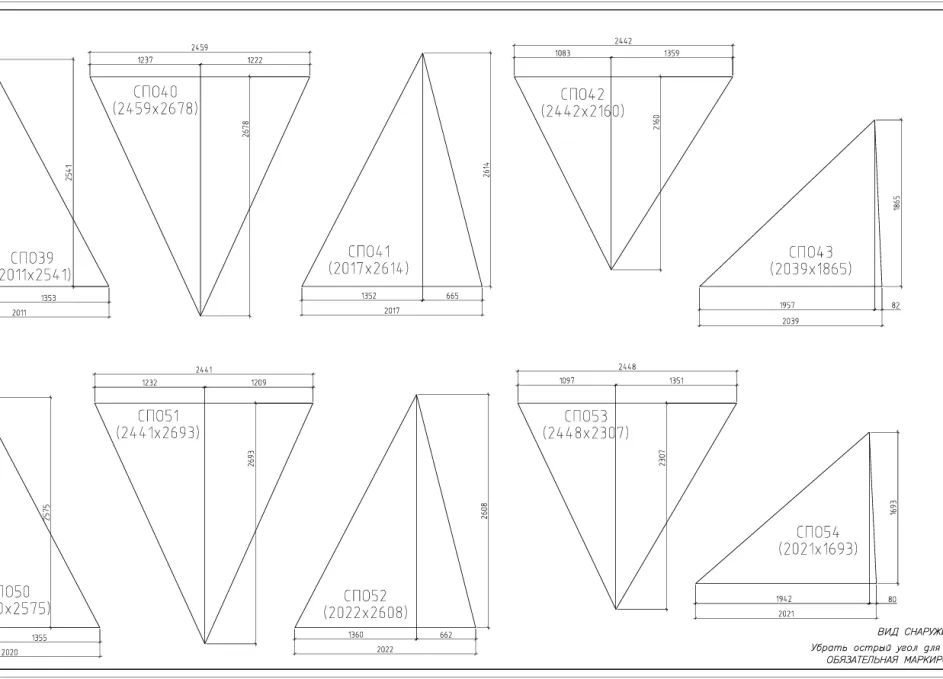

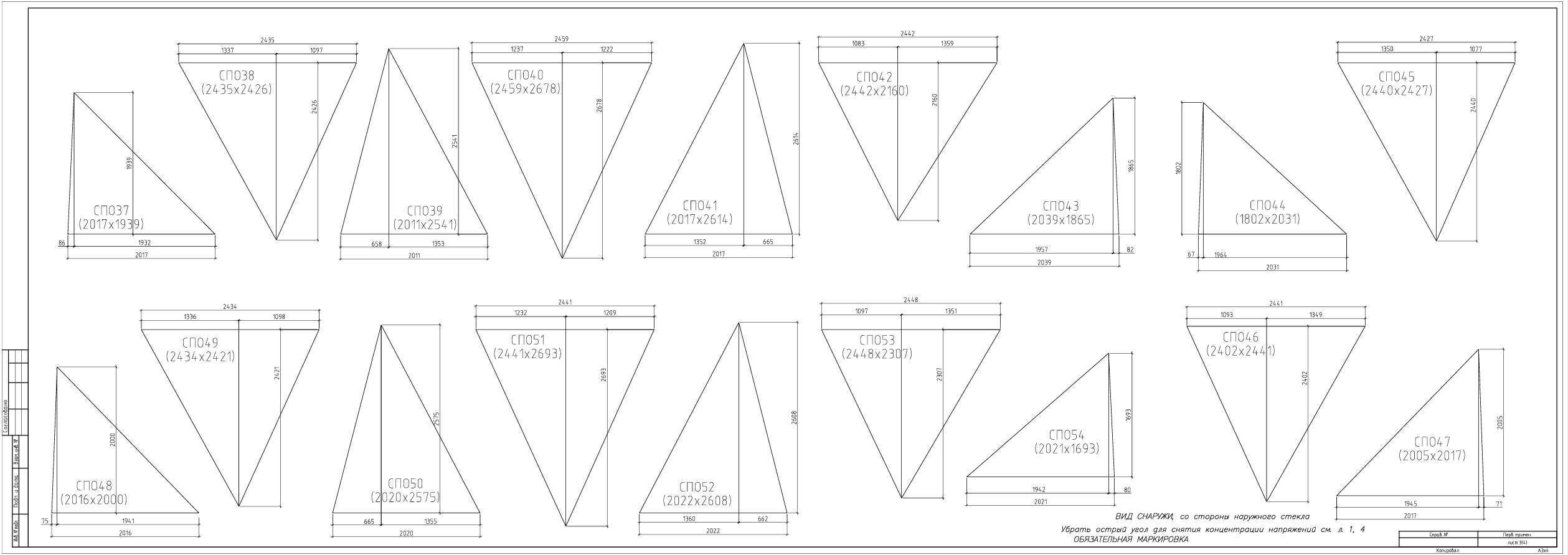

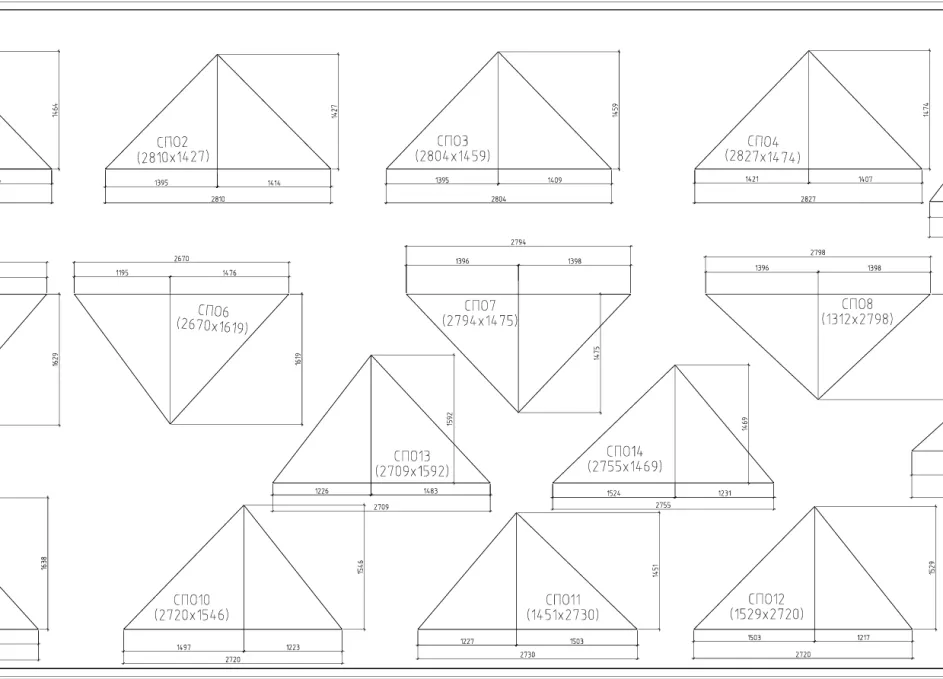

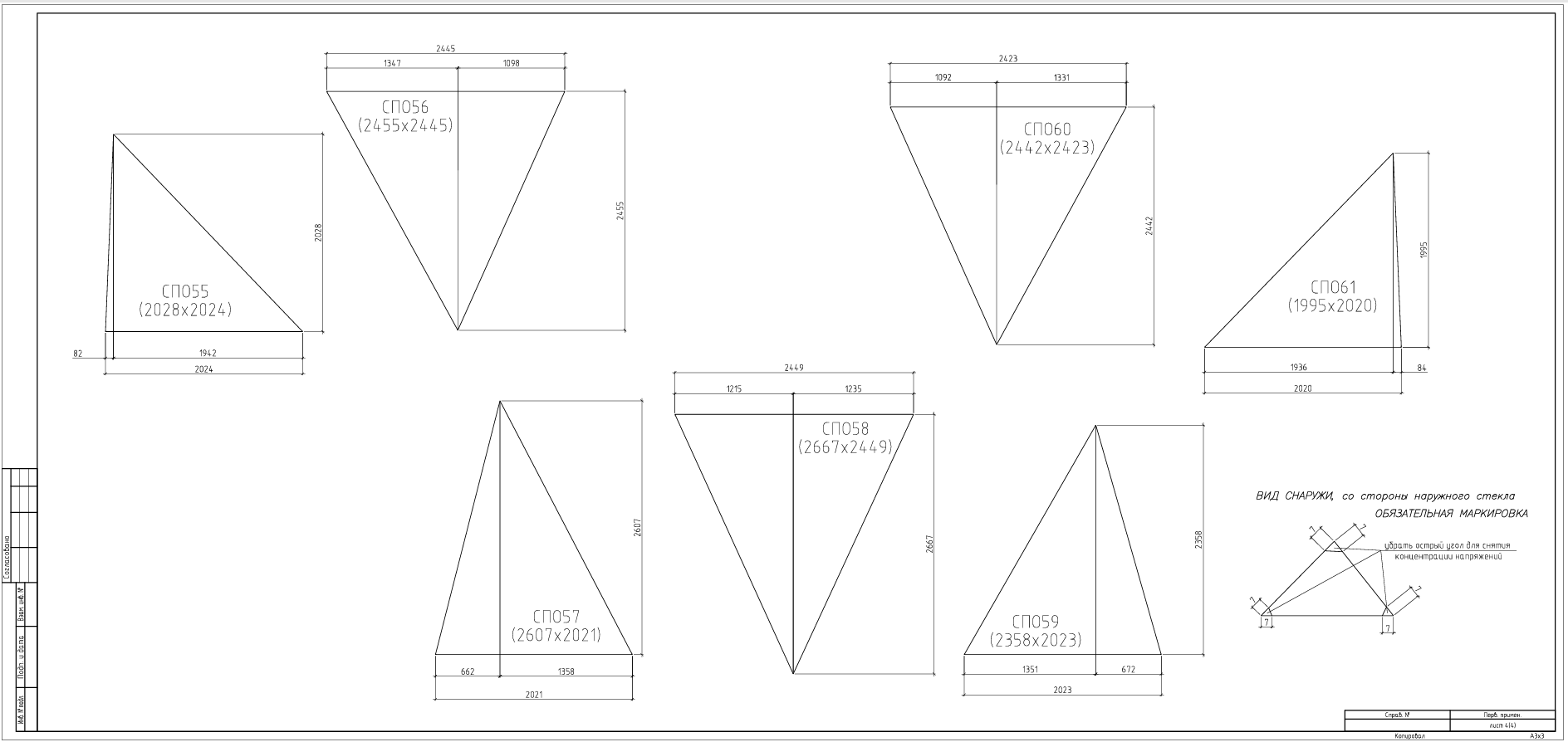

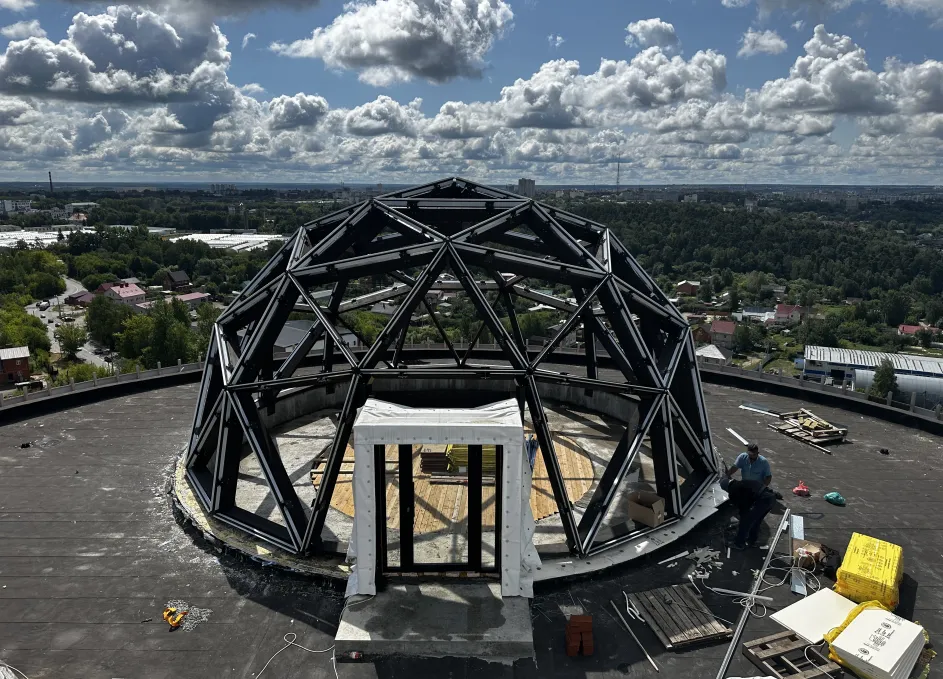

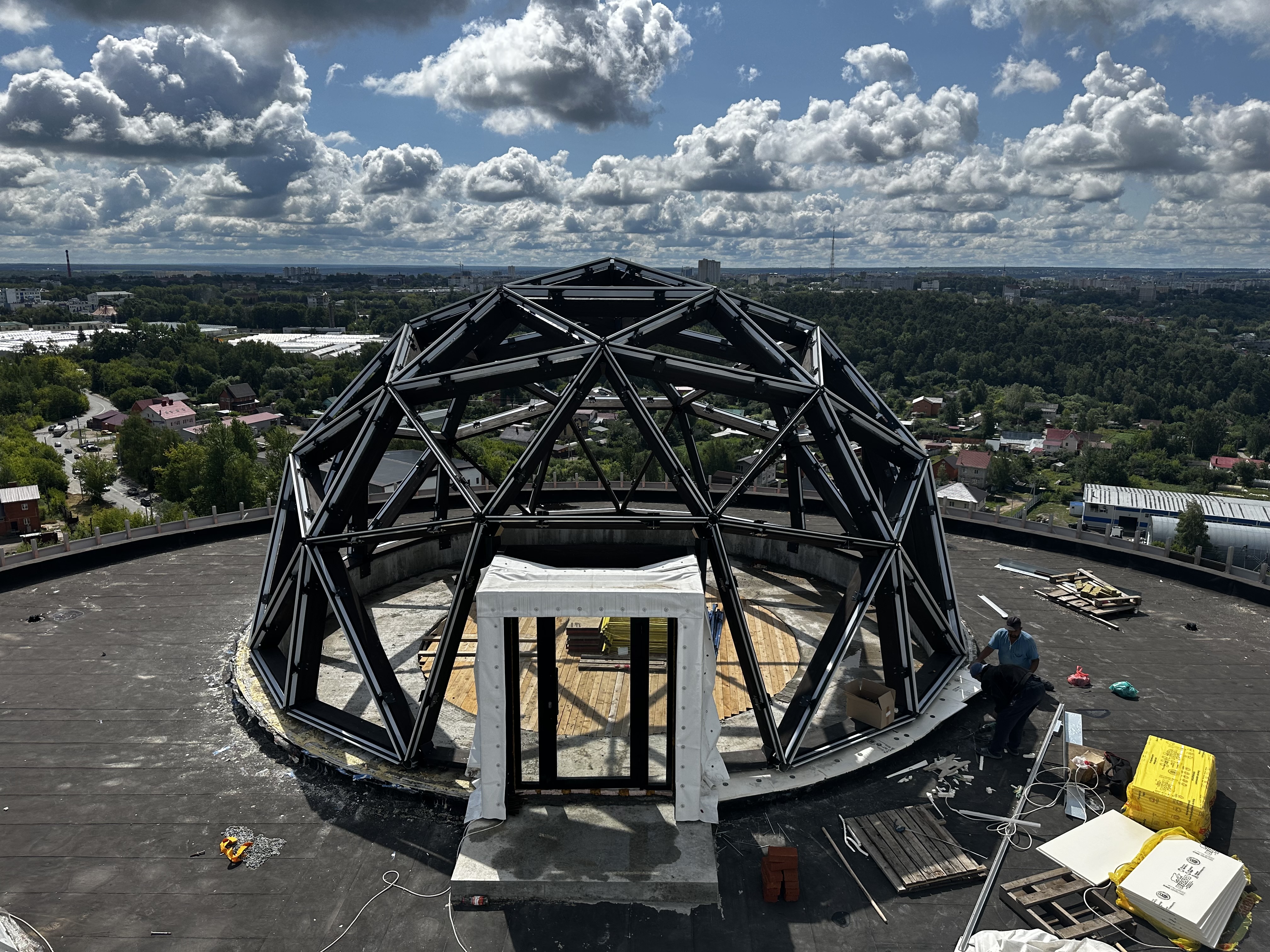

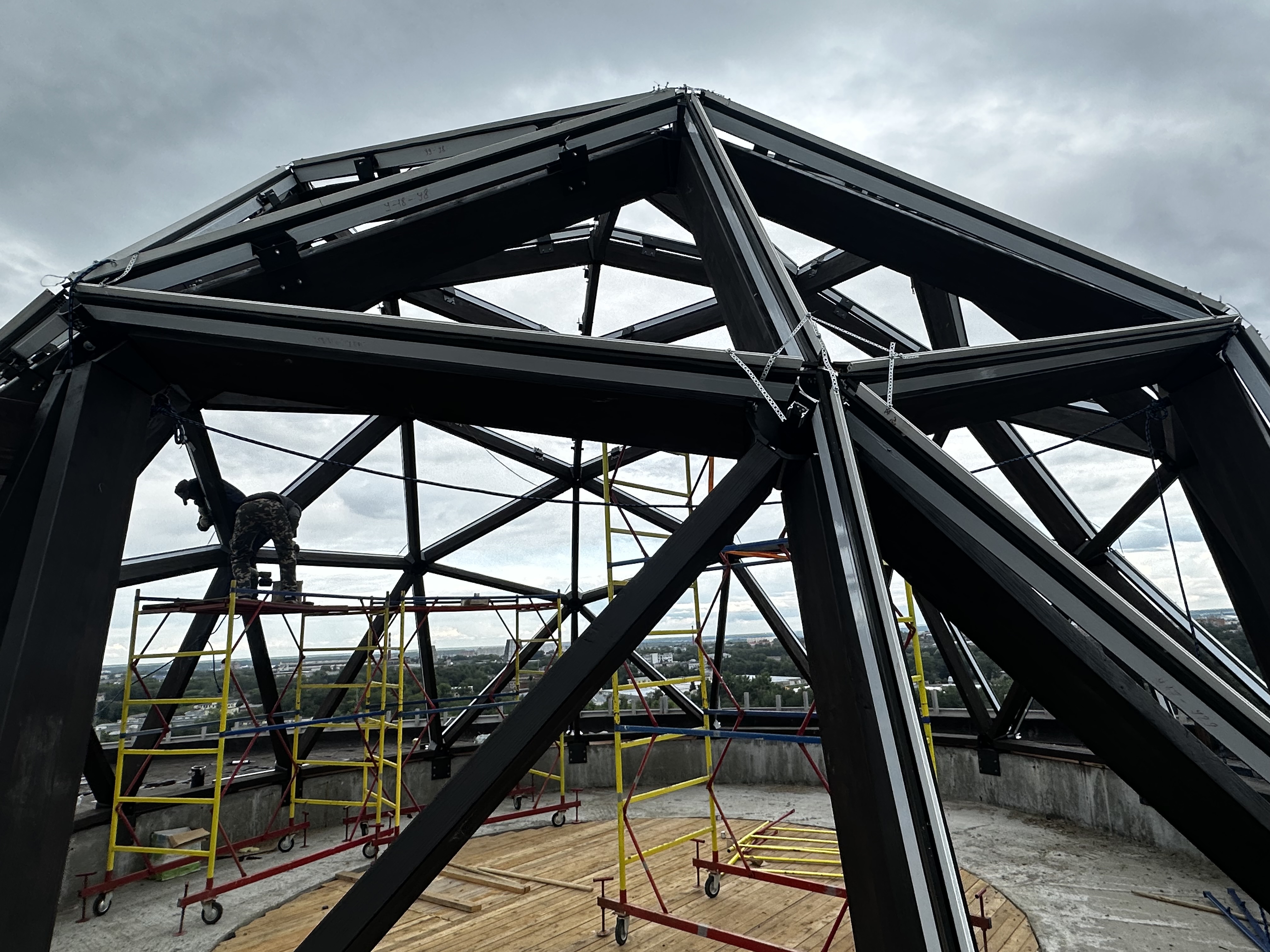

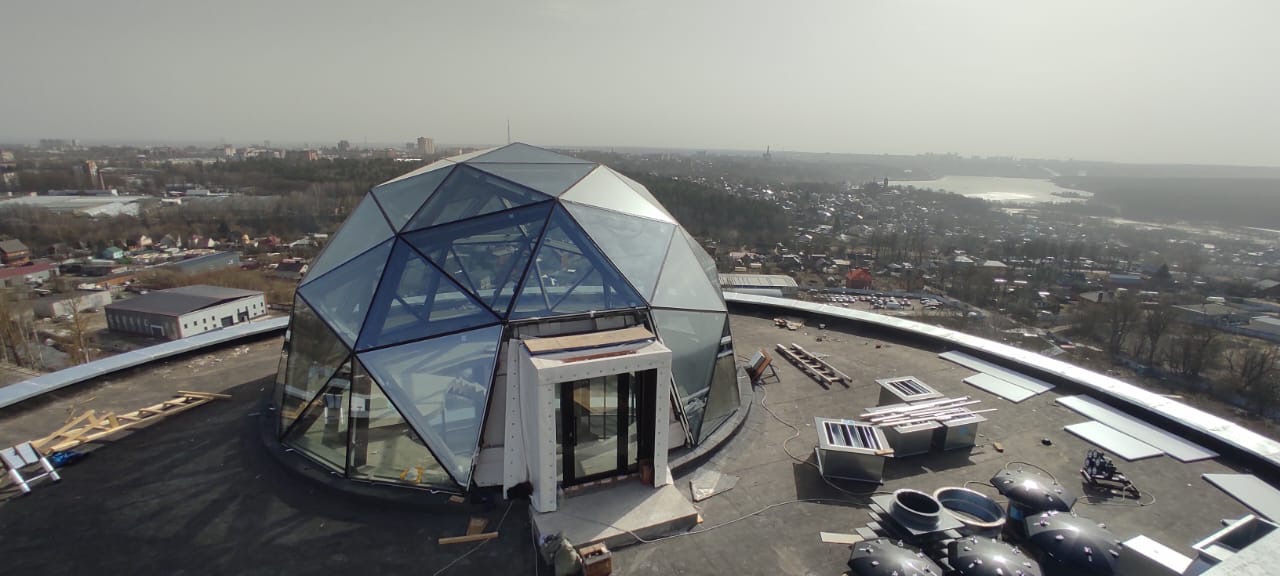

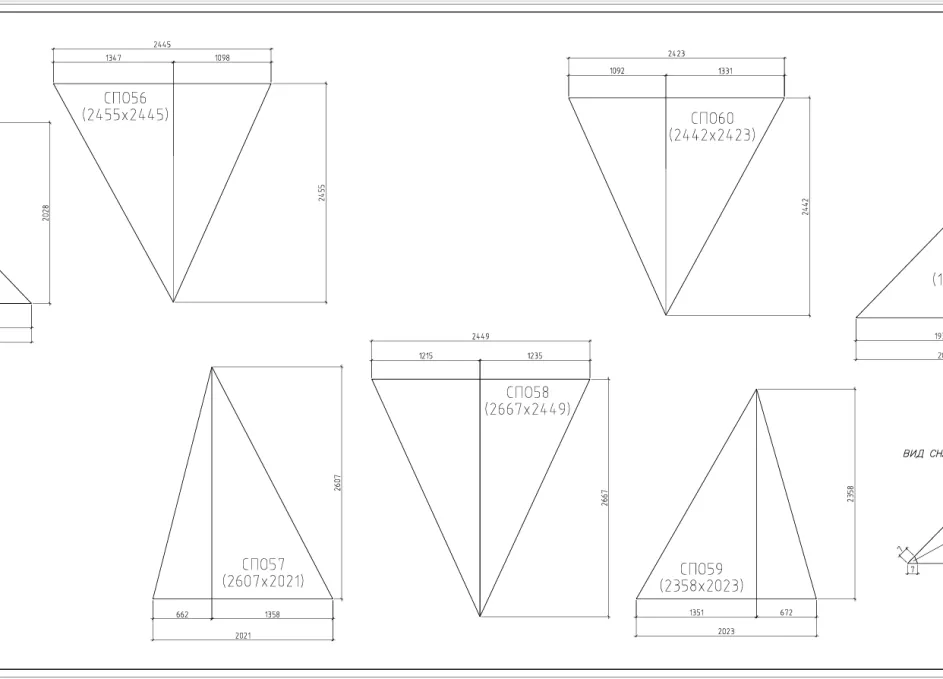

На данных чертежах показано остекления геодезического купола по готовому каркасу из клееного бруса и описывается инженерная проработка панелей остекления для триангулярной оболочки купола, уже смонтированной из клееного бруса. В составе проекта предусмотрены схемы раскроя стеклопакетов/триплекса по треугольным и многоугольным ячейкам, спецификация крепёжных узлов и требования к примыканиям к деревянным ребрам. Документация учитывает особенности геодезического купола как распорной системы и задаёт допуски, шаг герметизации и ветро‑снеговые нагрузки для безопасной эксплуатации.

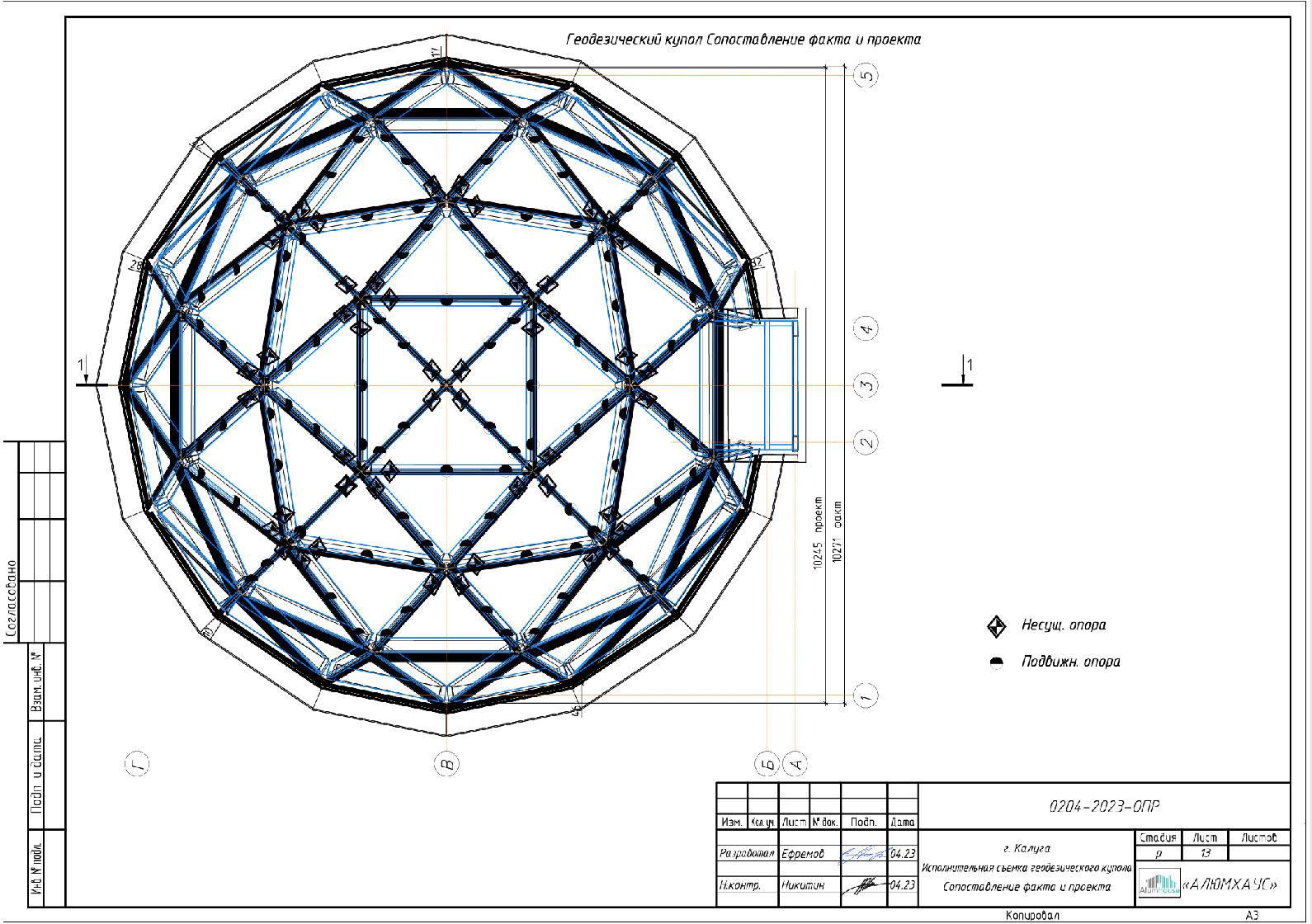

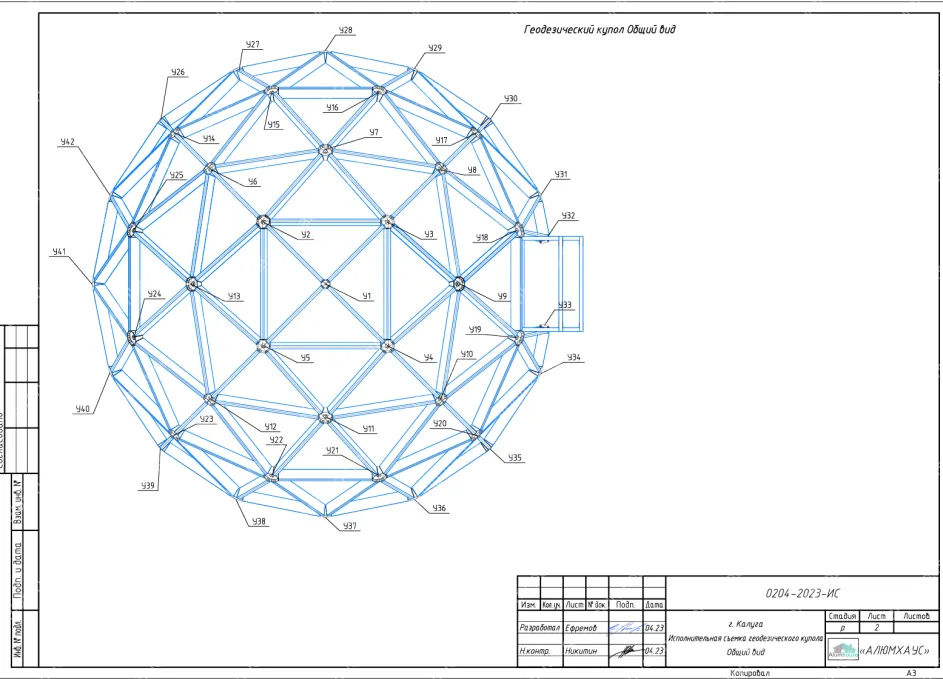

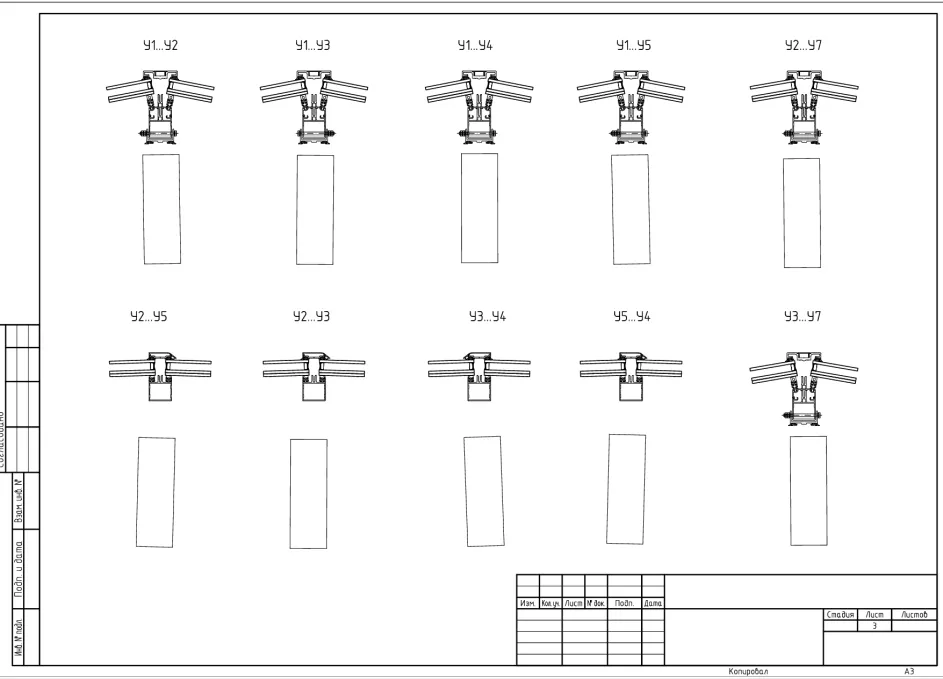

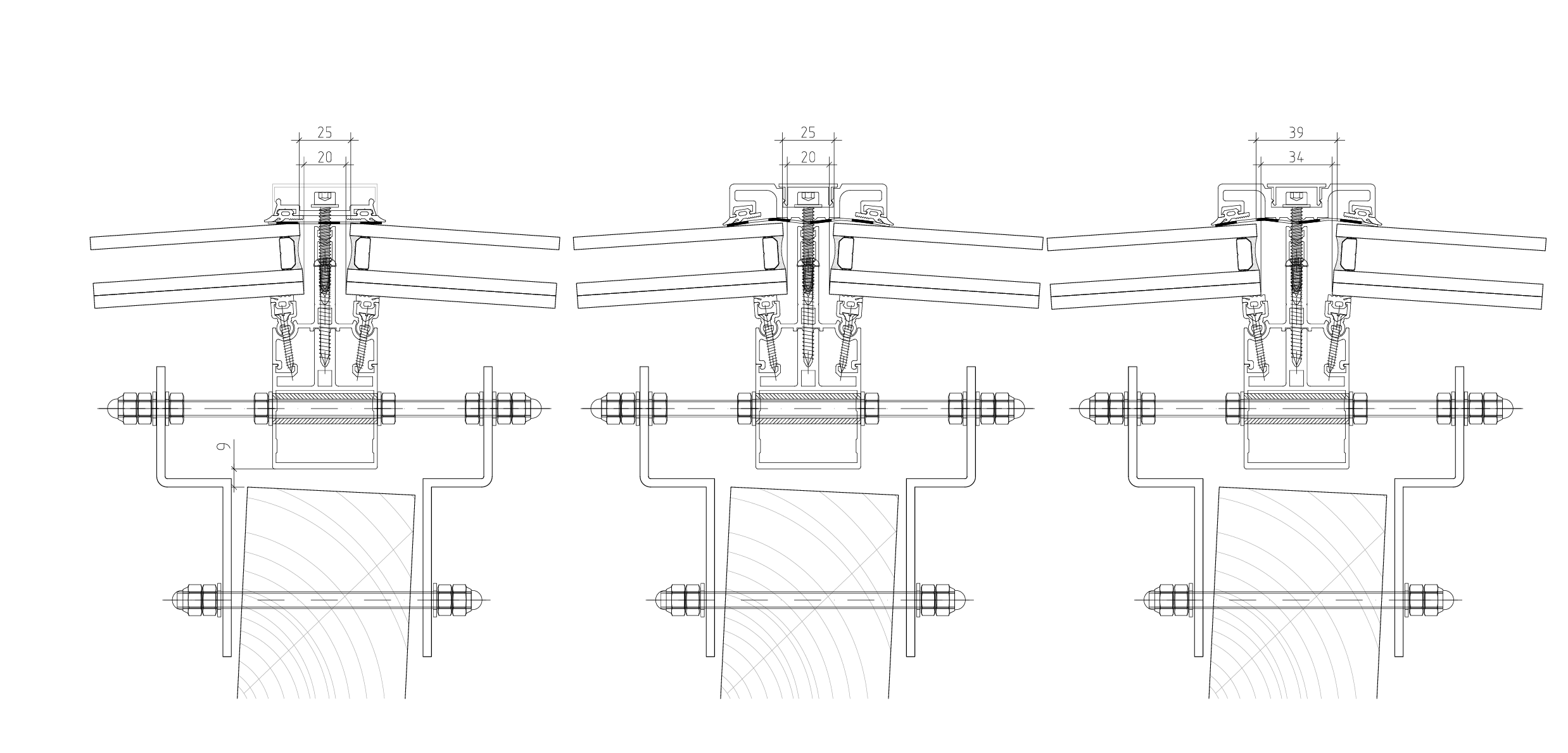

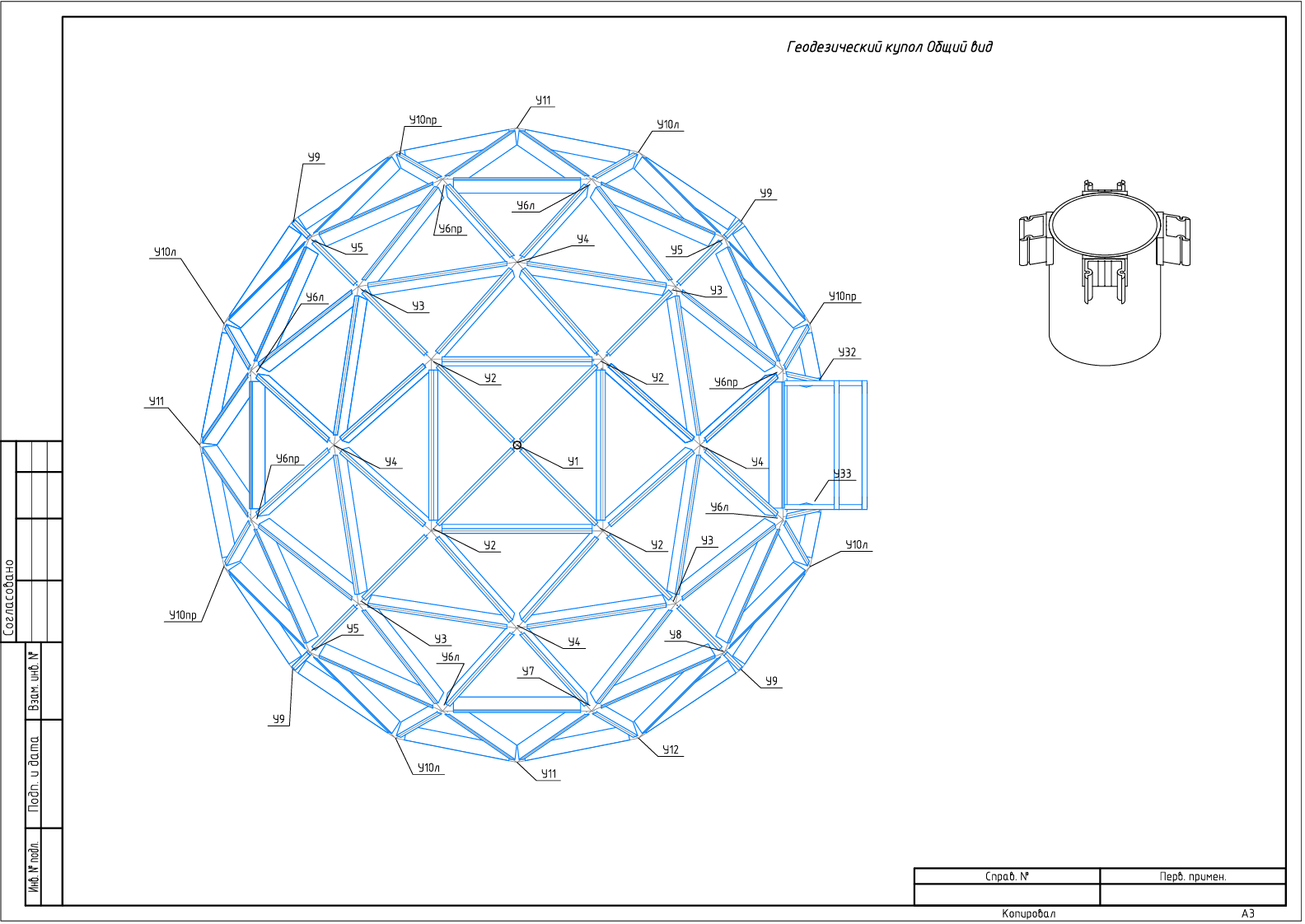

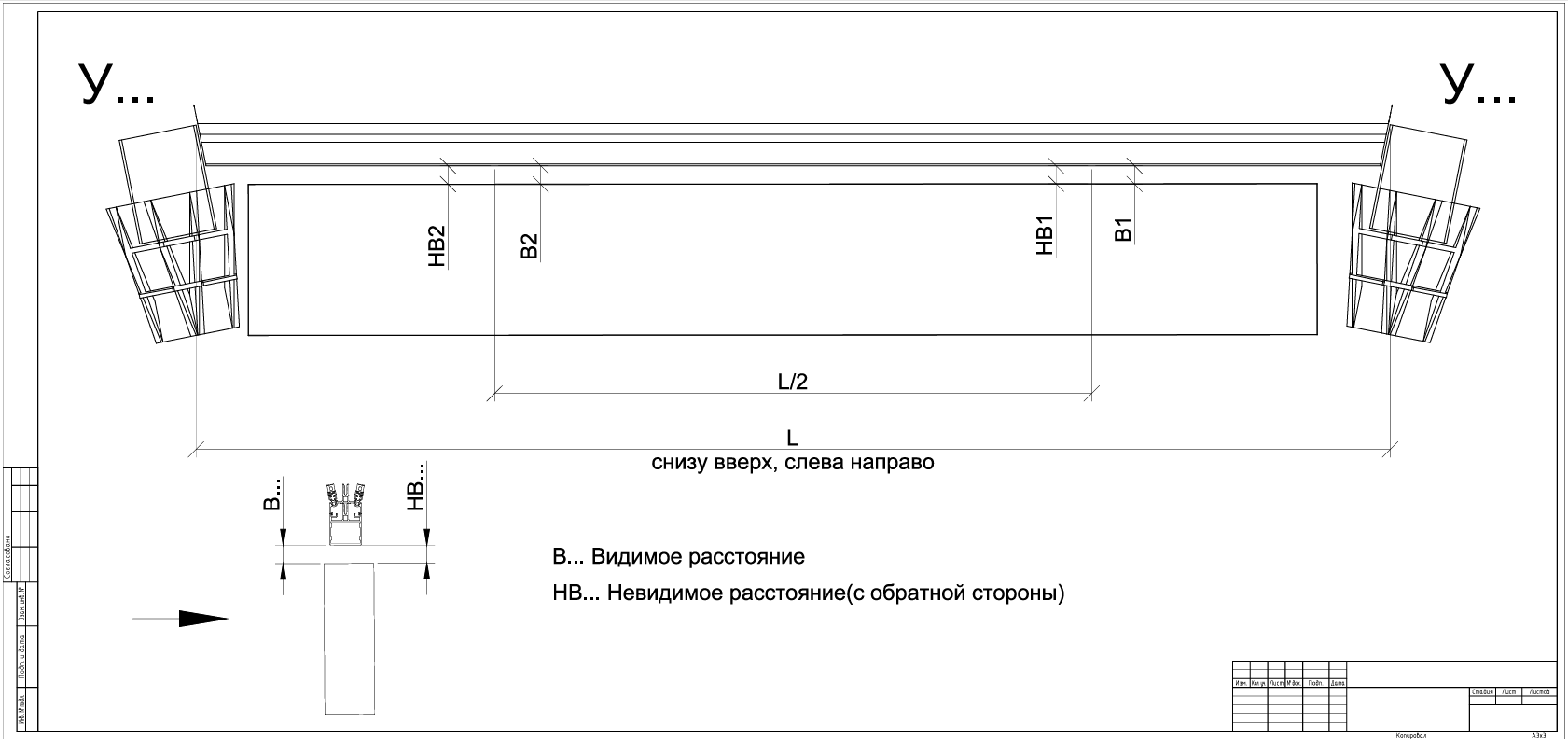

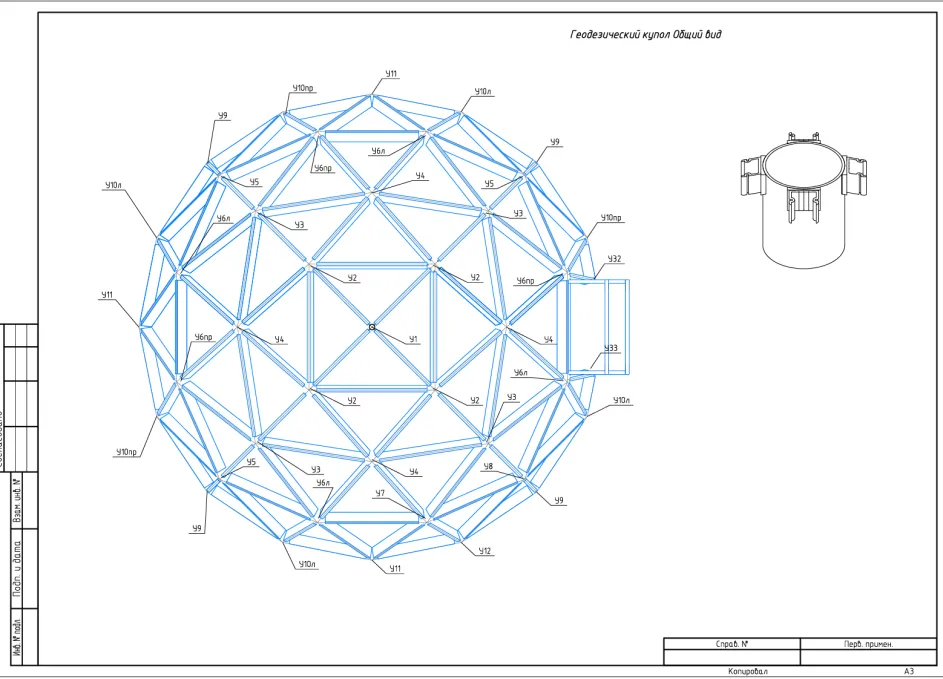

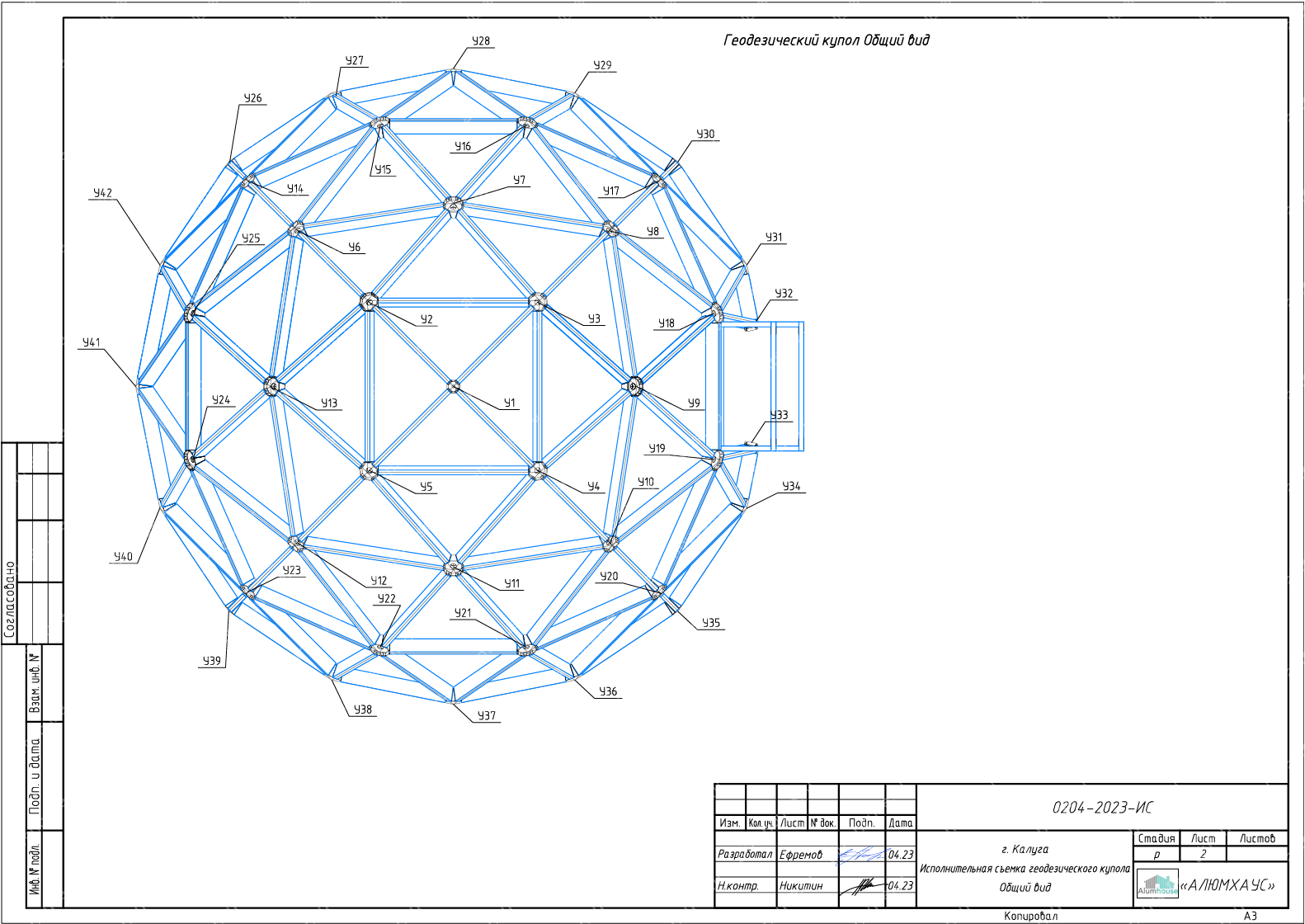

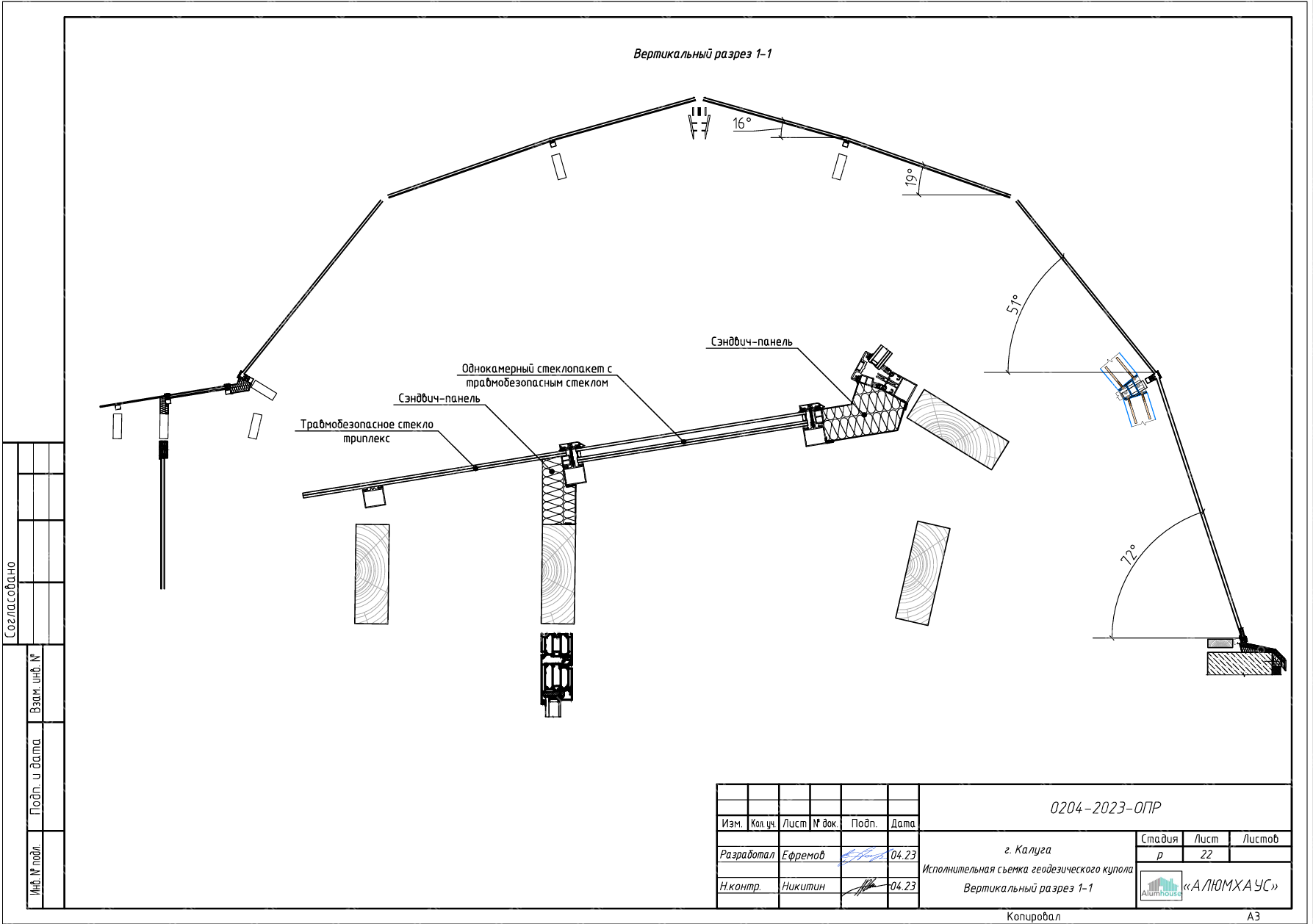

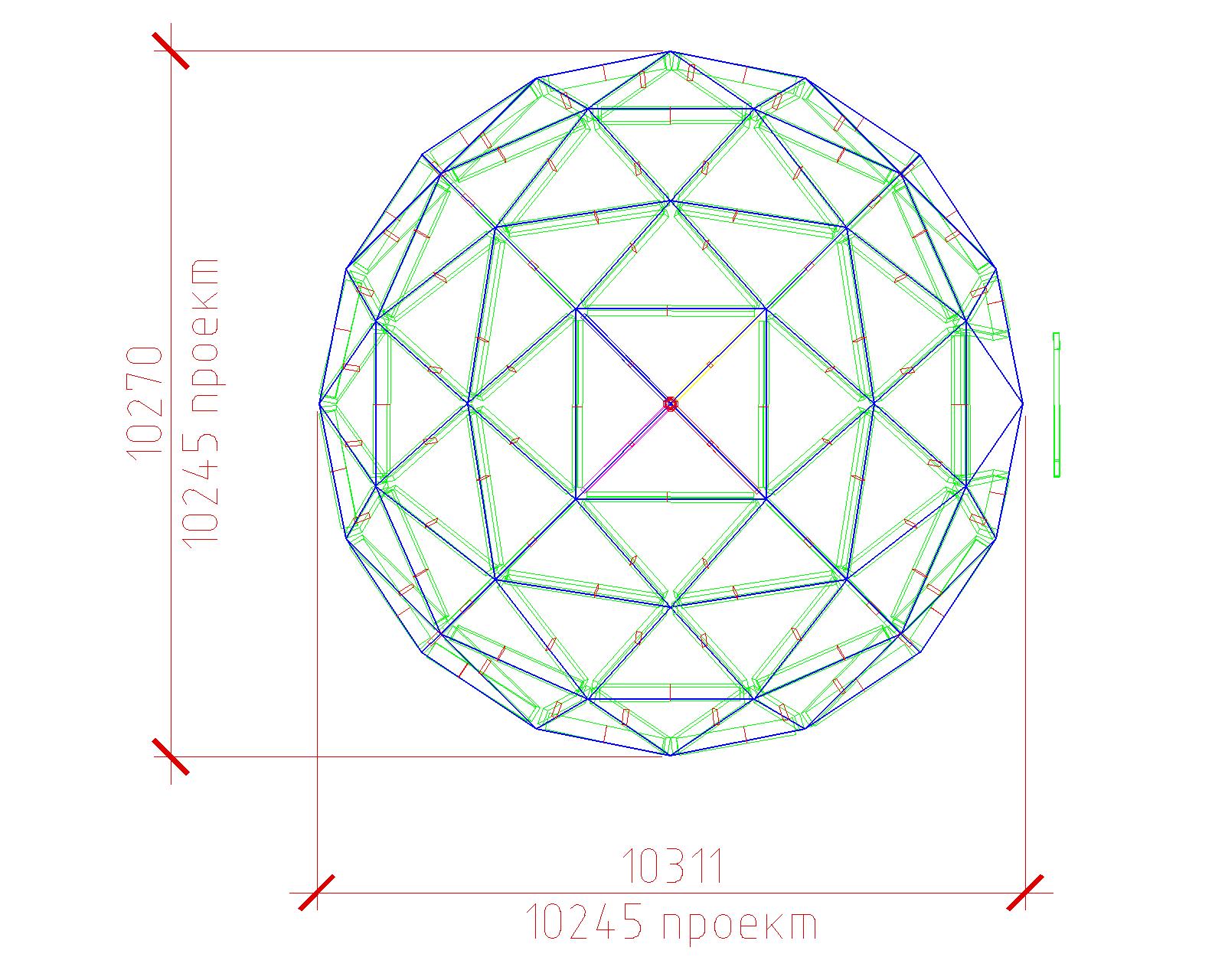

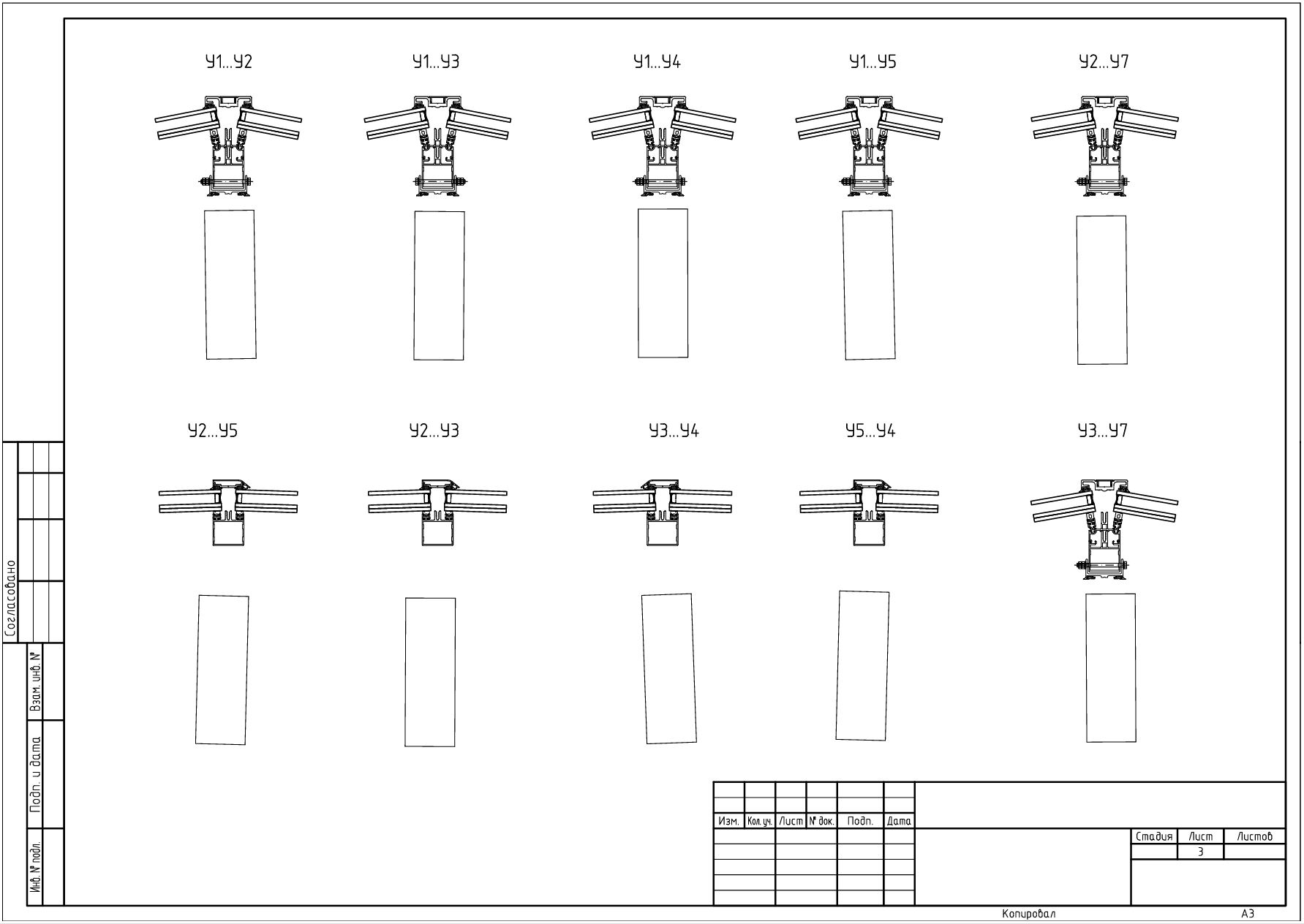

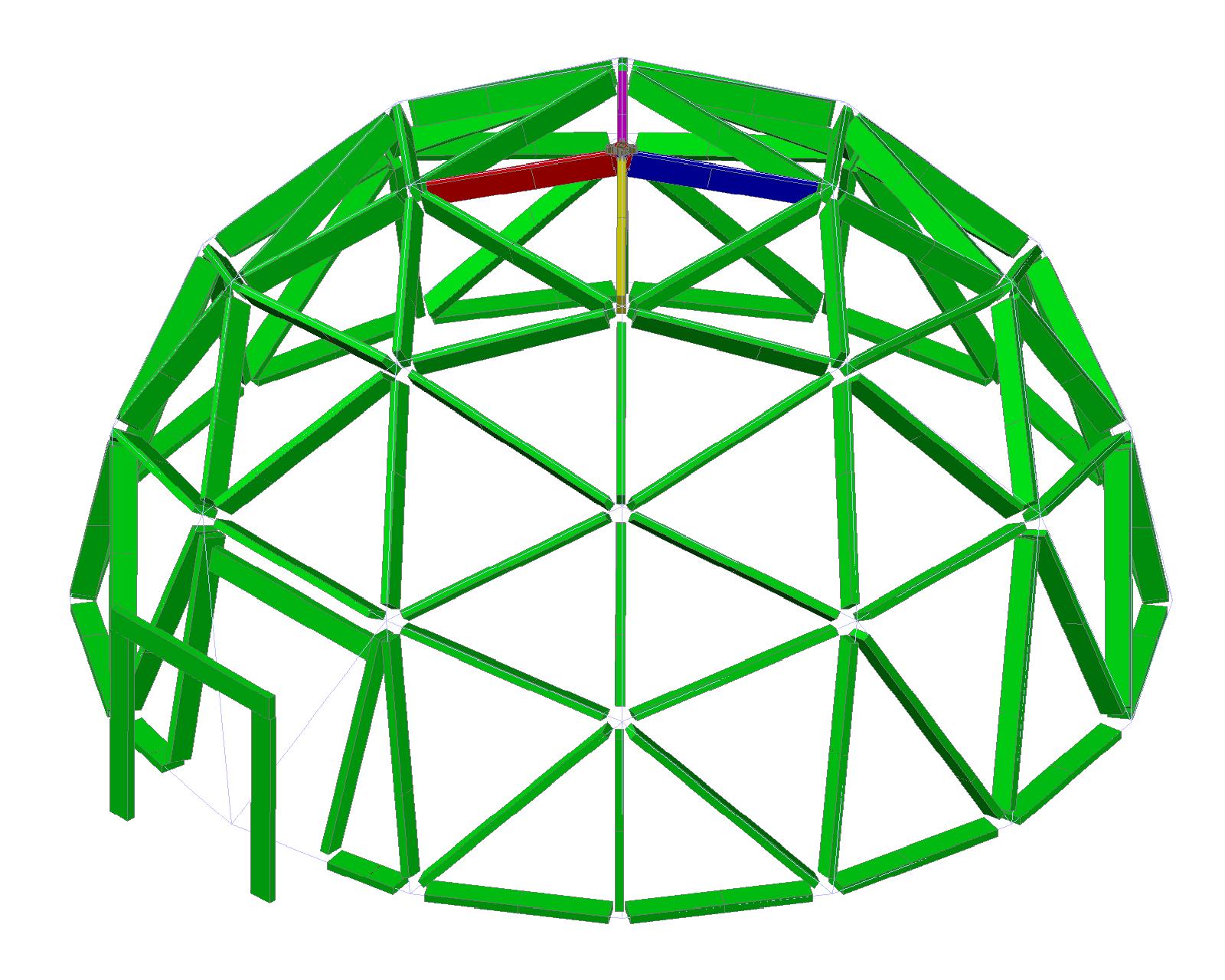

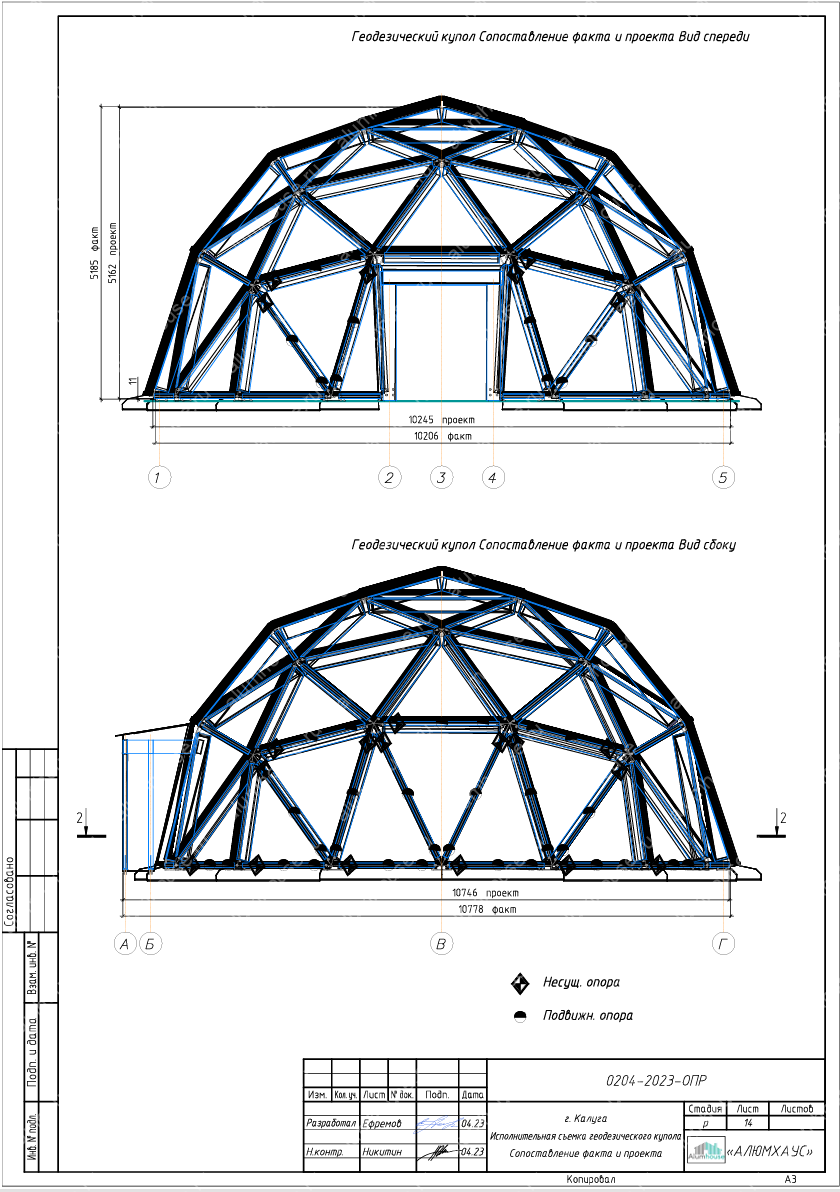

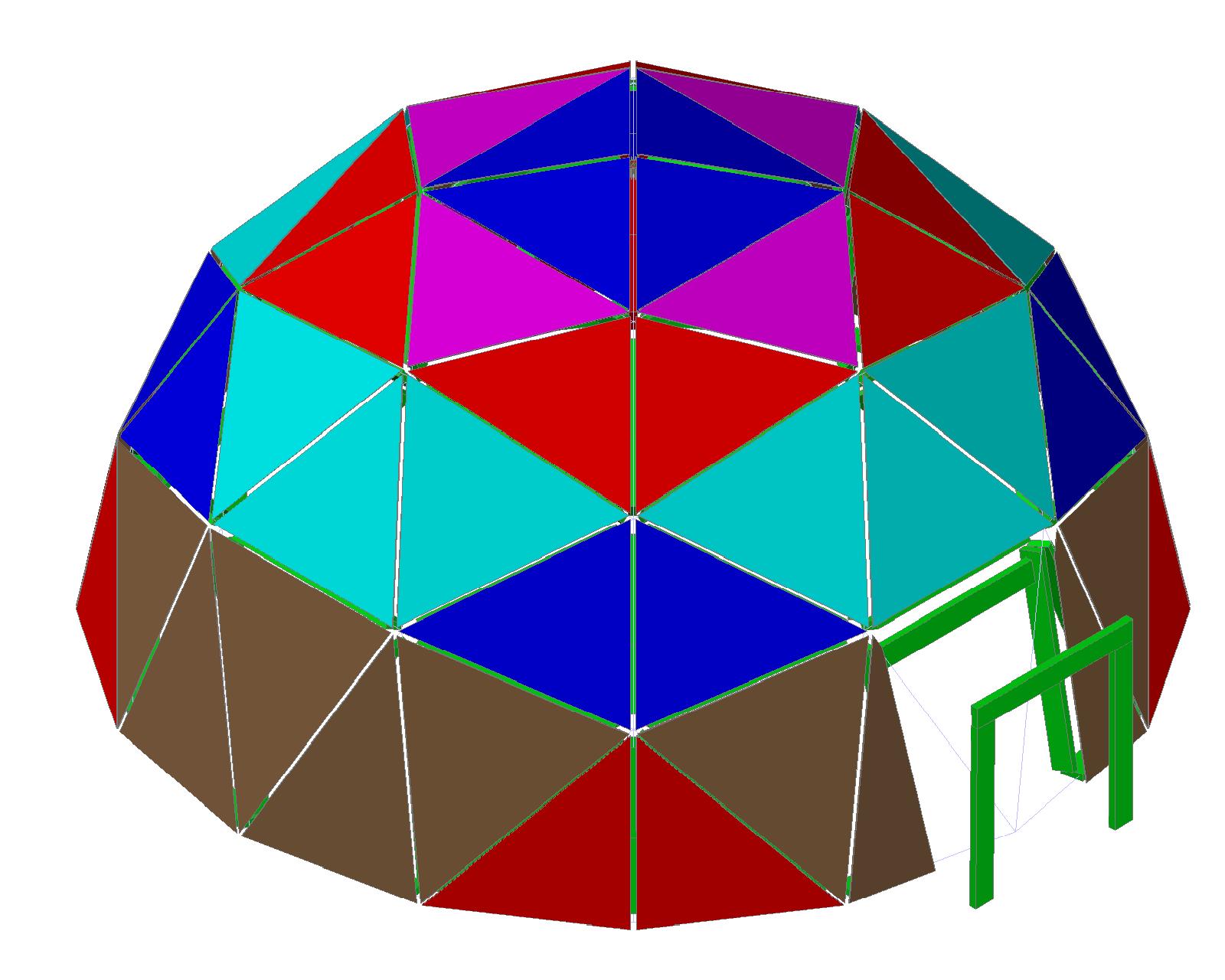

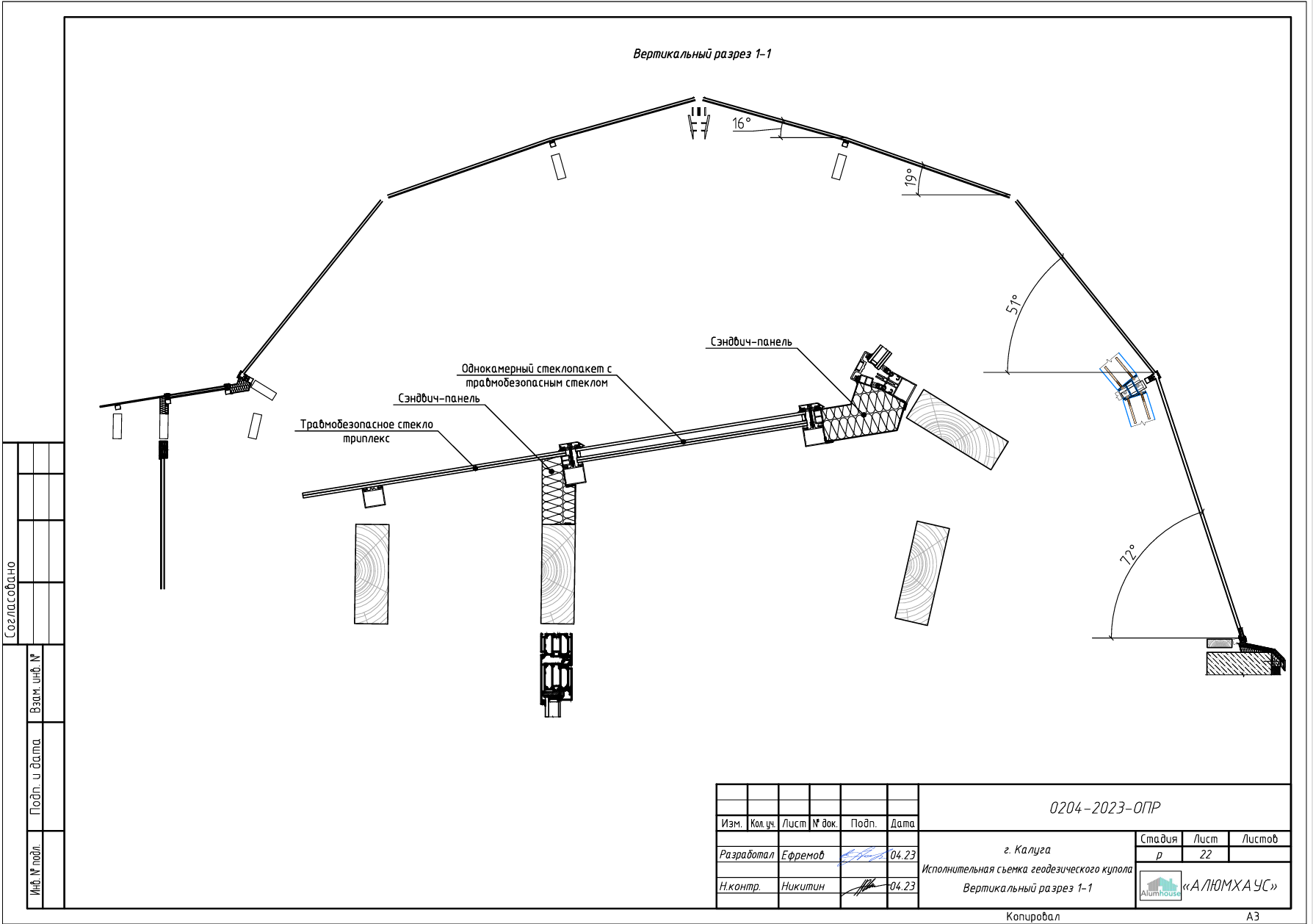

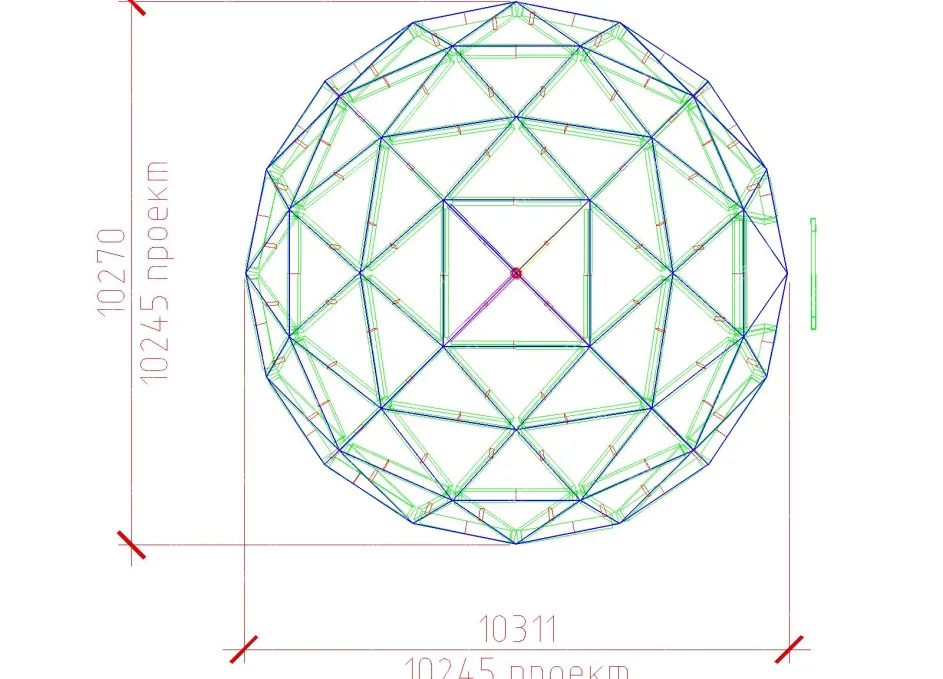

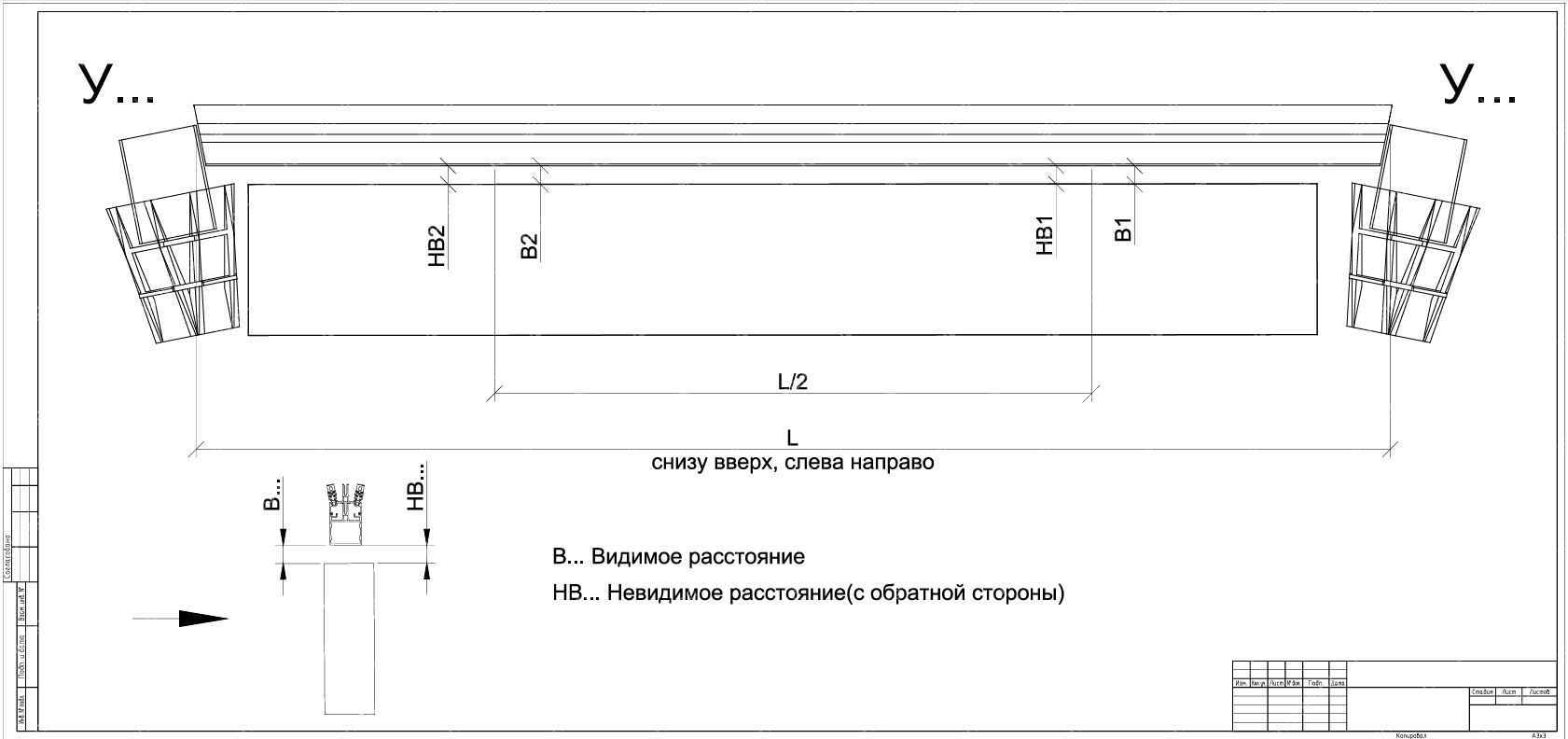

На чертежах представлены: общая схема купола с нумерацией ячеек, карты стекления по частотам V и рядам, фасады и развертки сегментов с привязкой размеров. Включены узлы остекления к ребру из клееного бруса (коннектор, прижимной профиль, точечные держатели), детали терморазрыва/прокладок, схемы дренажа и паро‑влагоизоляции. Дана спецификация стекла (толщина, формула стеклопакета, закалка/ламинация), перечень профилей и крепежа, ведомость изделий и сводная экспликация листов.
Отдельным разделом приведены инструкции по монтажу остекления по готовому деревянному каркасу: последовательность установки, контроль геометрии ячеек, шаблоны для раскроя, а также рекомендации по допускам и герметикам. Указаны требования к анкеровке и распределению нагрузок без нарушения целостности клееного бруса, а также проверка опорного кольца и узлов конька. Включены примеры расчётных схем и ссылки на нормативные коэффициенты для купольных оболочек.
